AUM Series 선박 중공업용 경광등
밀폐형 구조로 방수기능과 내부식성이 뛰어난 선박 중장비용 경광/섬광등
- 몸체는 알루미늄 하우징 구조로 되어있어 충격에 강하고 내식성이 우수
- 설치목적에 따라 2가지 타입의 하우징 및 전구 반사경, 다기능 LED,CAUTION LED 3가지 타입을 선택하여 사용이 가능함
- 옥외 또는 선박 및 중공업용에 적합
- 제품 내부 또는 단자박스 내에 단자대 설치
- 재질 : 몸체 [ AL 7종 A AC7A ] / 링 [CU] / 그로브 [ GPPS, PC (125mm LED 및 CAUTION LED) ]
- 몸체 표준 색상 : MUNSELL NO.7.5G/7.2
- 사용 주위 온도 : -25 ~ 50℃

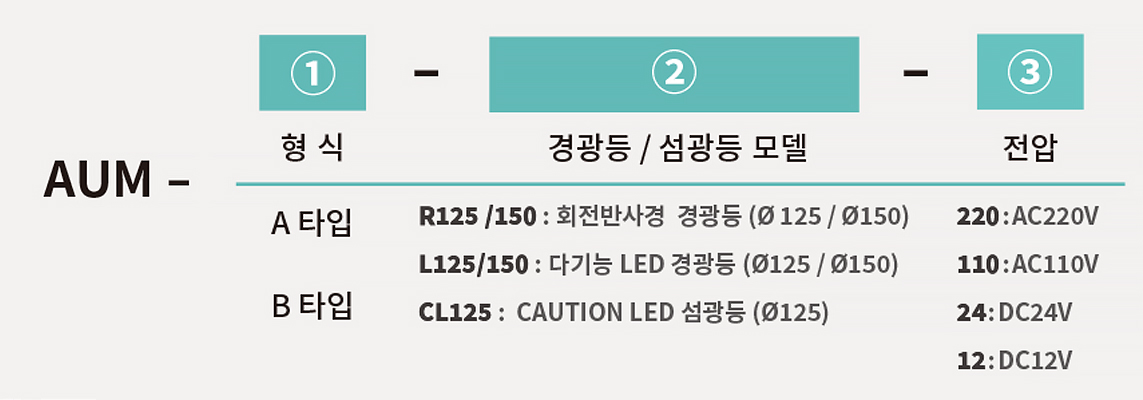

Nomenclature 형명식별법
아이콘 설명 및 제품 구성
| 아이콘 설명 | |||
| 광원 | 동작 | 소리 | 옵션 |
|
|
|
|
최대음량
부저음
싸이렌음
멜로디음

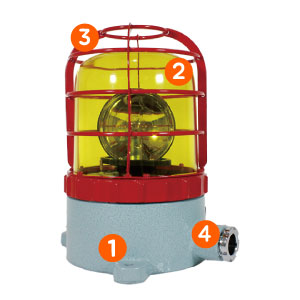

자석 부착형AUM Series 제품 구성도
1 몸체형식
◎ A/B 용도에 따른 2가지 하우징 종류가 있음
AUM-A
◎ 단자박스가 부착되지 않은 기본 하우징 모델
◎ 단자박스가 없어 좁은 공간 또는 천정 위에 장착하기 적합함
AUM-B
◎ 하우징에 단자박스가 장착됨
◎ 단자박스가 부착되어 결선이 편리함
2 광원 및 그로브 외경 선택
| 광원 및 기능 | 그로브 외경 |
 전구 반사경 회전형 |
125mm
|
 다기능 LED ( 점등 / 점멸 / 회전 / 회전-점멸 ) |
|
 CAUTION LED |
125mm |

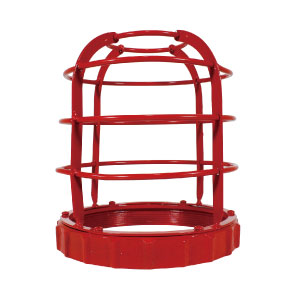

3 보호망
◎ 그로브 외부에 보호망을 설치하여 충격에 의한 그로브 파손을 방지
( 보호망은 선택 옵션 )

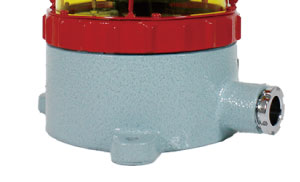

4 밀폐형 방수구조
◎ 각 부분을 방수, 방진 구조로 결합하여 밀폐성이 우수하여 선박 중공업용
등에 사용하기 적합함
5 케이블 인입구
◎ A타입에 기본 케이블 그랜드가 장착
| 선박 중장비용 경광/섬광등 | |||
| Ø125 | Ø150 | ||
| AUM-A-125 | AUM-B-125 | AUM-A-150 | AUM-B-150 |
|
|
|
|
| AUM-A-R125
|
AUM-B-R125
|
AUM-A-R150
|
AUM-B-R150
|
|
|
|
|
| AUM-A-L125
|
AUM-B-L125
|
AUM-A-L150
|
AUM-B-L150
|
|
|
||
| AUM-A-CL125
|
AUM-B-CL125
|
||
모델별 사양
AUM-A-125AUM-B-125AUM-A-150AUM-B-150

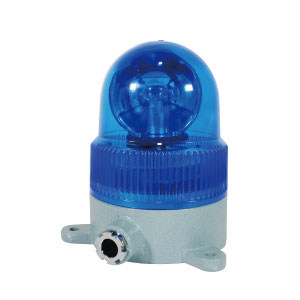

AUM-A-R125 / 전구 반사경 회전형 경광등
- 외경 125mm 선박 중장비용 전구 반사경 회전 경광등
- 회전수 : 임의조정 (출하 시 130~140회/분)
- 색상 : 적색 (R) ● 황색 (Y) ● 녹색 (G) ● 청색 (B) ●
| MODEL | 정격 전압 | 소비 전류 | 전구 사양 | 중량 | 색상 |
|---|---|---|---|---|---|
| AUM-A-R125 | AC110V | 0.11 (A) | 12V 15W | 1687 g | ●적색 (R) ●황색 (Y) ●녹색 (G) ●청색 (B) |
| AC220V | 0.06 (A) | ||||
| DC12V | 1.19 (A) | 1125 g | |||
| DC24V | 0.74 (A) | 24V 15W |

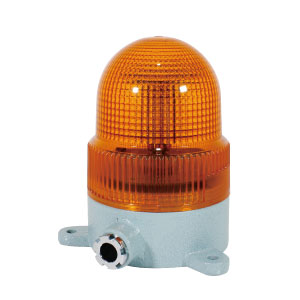

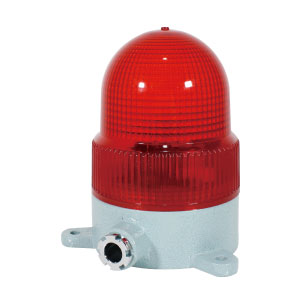

AUM-A-L125 / 다기능 LED 경광등
- 외경 125mm 선박 중장비용 다기능 LED 경광등
- LED 밝기 표준형 및 고휘도 2가지 타입
- 회전수 : 임의 조정
- 색상 : 적색 (R) ● 황색 (Y) ● 녹색 (G) ● 청색 (B) ●
| MODEL | 정격 전압 | 소비 전류 | LED EA | 중량 | 색상 |
|---|---|---|---|---|---|
| AUM-A-L125 | AC110V | 0.09 (A) | 54EA | 1337 g | ●적색 (R) ●황색 (Y) ●녹색 (G) ●청색 (B) |
| AC220V | 0.04 (A) | ||||
| DC12V | 0.26 (A) | 1047 g | |||
| DC24V | 0.32 (A) | 1055 g |
| MODEL | 정격 전압 | 소비 전류 | LED EA | 중량 | 색상 |
|---|---|---|---|---|---|
| AUM-A-L125H 고휘도 |
AC110V | 0.11 (A) | 90EA | 1360 g | ●적색 (R) ●황색 (Y) ●녹색 (G) ●청색 (B) |
| AC220V | 0.06 (A) | ||||
| DC12V | 0.43 (A) | 1070 g | |||
| DC24V | 0.51 (A) | 1078 g |
AUM-A-CL125 / CAUTION LED 섬광등
- 외경 125mm 선박 중장비용 CAUTION LED 섬광등
- 색상 : 적색 (R) ● 황색 (Y) ● 녹색 (G) ● 청색 (B) ●
| MODEL | 정격 전압 | 중량 | 색상 |
|---|---|---|---|
| AUM-A-CL125 | AC110V | 1735 g | ●적색 (R) ●황색 (O) ●녹색 (G) ●청색 (B) |
| AC220V | |||
| DC12V | 1712 g | ||
| DC24V | 1695 g |

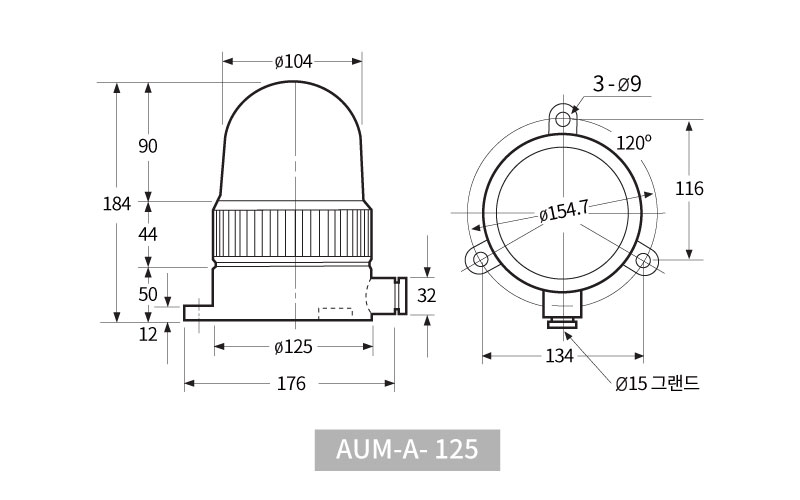

제품 외형도
제품 영상

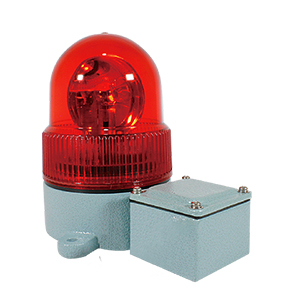

AUM-B-R125 / 전구 반사경 회전형 경광등
- 외경 125mm 선박 중장비용 전구 반사경 회전 경광등
- 회전수 : 임의조정 (출하 시 130~140회/분)
- 색상 : 적색 (R) ● 황색 (Y) ● 녹색 (G) ● 청색 (B) ●
| MODEL | 정격 전압 | 소비 전류 | 전구 사양 | 중량 | 색상 |
|---|---|---|---|---|---|
| AUM-B-R125 | AC110V | 0.11 (A) | 12V 15W | 2220 g | ●적색 (R) ●황색 (Y) ●녹색 (G) ●청색 (B) |
| AC220V | 0.06 (A) | ||||
| DC12V | 1.19 (A) | 1658 g | |||
| DC24V | 0.74 (A) | 24V 15W |

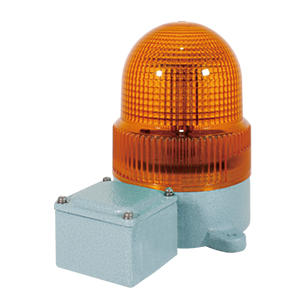

AUM-B-L125 / 다기능 LED 경광등
- 외경 125mm 선박 중장비용 다기능 LED 경광등
- LED 밝기 표준형 및 고휘도 2가지 타입
- 회전수 : 임의 조정
- 색상 : 적색 (R) ● 황색 (Y) ● 녹색 (G) ● 청색 (B) ●
| MODEL | 정격 전압 | 소비 전류 | LED EA | 중량 | 색상 |
|---|---|---|---|---|---|
| AUM-B-L125 | AC110V | 0.09 (A) | 54EA | 1877 g | ●적색 (R) ●황색 (Y) ●녹색 (G) ●청색 (B) |
| AC220V | 0.04 (A) | ||||
| DC12V | 0.26 (A) | 1683 g | |||
| DC24V | 0.32 (A) | 1691 g |
| MODEL | 정격 전압 | 소비 전류 | LED EA | 중량 | 색상 |
|---|---|---|---|---|---|
| AUM-B-L125H 고휘도 |
AC110V | 0.11 (A) | 90EA | 1897 g | ●적색 (R) ●황색 (Y) ●녹색 (G) ●청색 (B) |
| AC220V | 0.06 (A) | ||||
| DC12V | 0.43 (A) | 1703 g | |||
| DC24V | 0.51 (A) | 1711 g |
AUM-B-CL125 / CAUTION LED 경고등
- 외경 125mm 선박 중장비용 CAUTION LED 경고등
- 색상 : 적색 (R) ● 황색 (Y) ● 녹색 (G) ● 청색 (B) ●
| MODEL | 정격 전압 | 중량 | 색상 |
|---|---|---|---|
| AUM-B-CL125 | AC110V | 1735 g | ●적색 (R) ●황색 (O) ●녹색 (G) ●청색 (B) |
| AC220V | |||
| DC12V | 1712 g | ||
| DC24V | 1695 g |

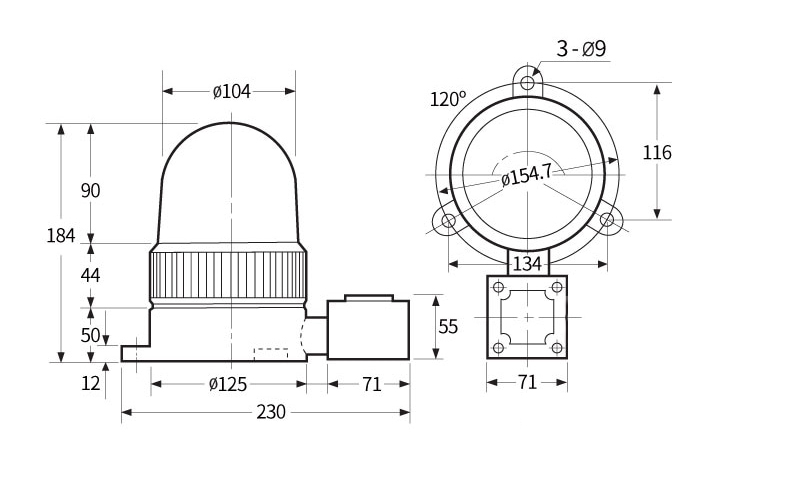

제품 외형도
제품 영상

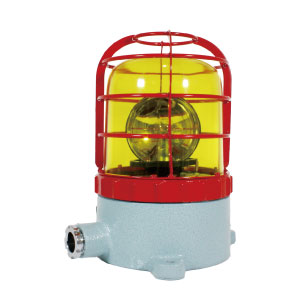

AUM-A-R150 / 전구 반사경 회전형 경광등
- 외경 150mm 선박 중장비용 전구 반사경 회전 경광등
- 싱글반사경 (일반) / 더블반사경 (고휘도) 2가지 타입
- 회전수 : 임의조정 (출하 시 130~140회 / 분)
- 색상 : 적색 (R) ● 황색 (Y) ● 녹색 (G) ● 청색 (B) ●
| MODEL | 정격 전압 | 소비 전류 | 전구 사양 | 중량 | 색상 |
|---|---|---|---|---|---|
| AUM-A-R150 싱글반사경 |
AC110V | 0.11 (A) | 12V 15W | 2974 g | ●적색 (R) ●황색 (Y) ●녹색 (G) ●청색 (B) |
| AC220V | 0.06 (A) | ||||
| DC12V | 1.19 (A) | 2407 g | |||
| DC24V | 0.74 (A) | 24V 15W |
| MODEL | 정격 전압 | 소비 전류 | 전구 사양 | 중량 | 색상 |
|---|---|---|---|---|---|
| AUM-A-R150H 더블반사경(고휘도) |
AC110V | 0.31 (A) | 12V 35W | 3000 g | ●적색 (R) ●황색 (Y) ●녹색 (G) ●청색 (B) |
| AC220V | 0.04 (A) | ||||
| DC12V | 0.26(A) | 2433 g | |||
| DC24V | 1.62 (A) | 24V 35W |

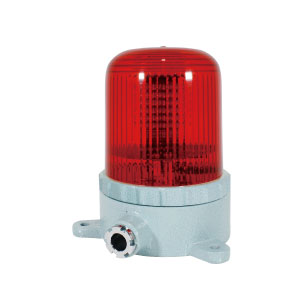

AUM-A-L150 / 다기능 LED 경광등
- 외경 150mm 선박 중장비용 다기능 LED 경광등
- LED 밝기 표준형 및 고휘도 2가지 타입
- 회전수 : 임의 조정
- 색상 : 적색 (R) ● 황색 (Y) ● 녹색 (G) ● 청색 (B) ●
| MODEL | 정격 전압 | 소비 전류 | LED EA | 중량 | 색상 |
|---|---|---|---|---|---|
| AUM-A-L150 | AC110V | 0.09 (A) | 54EA | 2150 g | ●적색 (R) ●황색 (Y) ●녹색 (G) ●청색 (B) |
| AC220V | 0.04 (A) | ||||
| DC12V | 0.26 (A) | 1858 g | |||
| DC24V | 0.32 (A) | 1866 g |
| MODEL | 정격 전압 | 소비 전류 | LED EA | 중량 | 색상 |
|---|---|---|---|---|---|
| AUM-A-L150H 고휘도 |
AC110V | 0.11 (A) | 90EA | 2170 g | ●적색 (R) ●황색 (Y) ●녹색 (G) ●청색 (B) |
| AC220V | 0.06 (A) | ||||
| DC12V | 0.43 (A) | 1878 g | |||
| DC24V | 0.51 (A) | 1886 g |

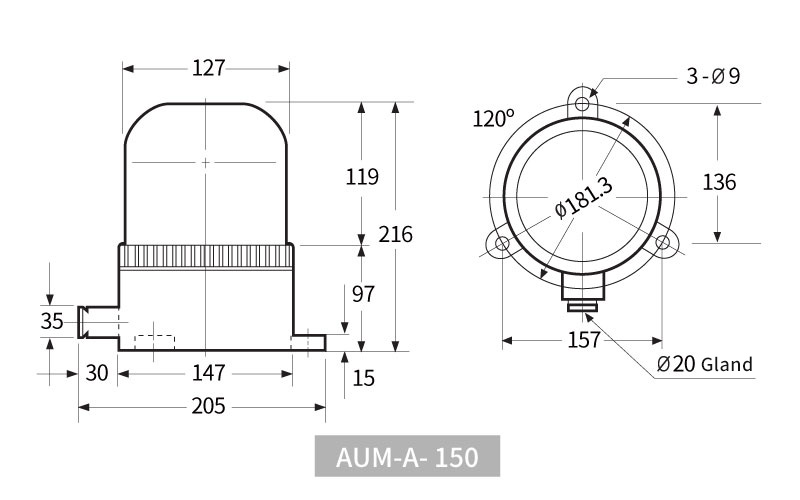

제품 외형도
제품 영상

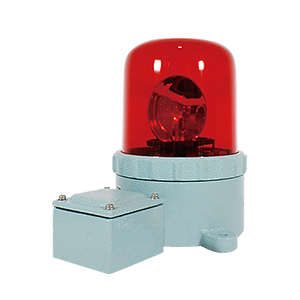

AUM-B-R150 / 전구 반사경 회전형 경광등
- 외경 150mm 선박 중장비용 전구 반사경 회전 경광등
- 싱글반사경 (일반) / 더블반사경 (고휘도) 2가지 타입
- 회전수 : 임의조정 (출하 시 130~140회 / 분)
- 색상 : 적색 (R) ● 황색 (Y) ● 녹색 (G) ● 청색 (B) ●
| MODEL | 정격 전압 | 소비 전류 | 전구 사양 | 중량 | 색상 |
|---|---|---|---|---|---|
| AUM-B-R150 싱글반사경 |
AC110V | 0.11 (A) | 12V 15W | 3206 g | ●적색 (R) ●황색 (Y) ●녹색 (G) ●청색 (B) |
| AC220V | 0.06 (A) | ||||
| DC12V | 1.19 (A) | 2640 g | |||
| DC24V | 0.74 (A) | 24V 15W |
| MODEL | 정격 전압 | 소비 전류 | 전구 사양 | 중량 | 색상 |
|---|---|---|---|---|---|
| AUM-B-R150H 더블반사경(고휘도) |
AC110V | 0.31 (A) | 12V 35W | 3232g | ●적색 (R) ●황색 (Y) ●녹색 (G) ●청색 (B) |
| AC220V | 0.04 (A) | ||||
| DC12V | 0.26(A) | 2666g | |||
| DC24V | 1.62 (A) | 24V 35W |

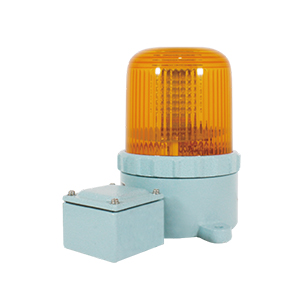

AUM-B-L150 / 다기능 LED 경광등
- 외경 150mm 선박 중장비용 다기능 LED 경광등
- LED 밝기 표준형 및 고휘도 2가지 타입
- 회전수 : 임의 조정
- 색상 : 적색 (R) ● 황색 (Y) ● 녹색 (G) ● 청색 (B) ●
| MODEL | 정격 전압 | 소비 전류 | LED EA | 중량 | 색상 |
|---|---|---|---|---|---|
| AUM-B-L150 | AC110V | 0.09 (A) | 54EA | 2902 g | ●적색 (R) ●황색 (Y) ●녹색 (G) ●청색 (B) |
| AC220V | 0.04 (A) | ||||
| DC12V | 0.26 (A) | 2610 g | |||
| DC24V | 0.32 (A) | 2618 g |
| MODEL | 정격 전압 | 소비 전류 | LED EA | 중량 | 색상 |
|---|---|---|---|---|---|
| AUM-B-L150H 고휘도 |
AC110V | 0.11 (A) | 90EA | 2922 g | ●적색 (R) ●황색 (Y) ●녹색 (G) ●청색 (B) |
| AC220V | 0.06 (A) | ||||
| DC12V | 0.43 (A) | 2630 g | |||
| DC24V | 0.51 (A) | 2638 g |

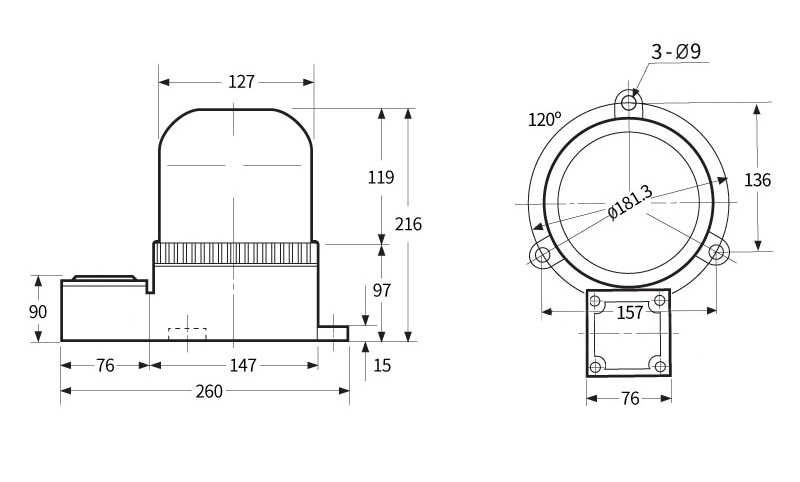

제품 외형도
