알루미늄 다이캐스팅 제품으로 가볍고 견고하게 제작된 푸시버튼 박스 입니다.
푸시버튼 박스는 타공이 없는 제품부터 1구 ~4구까지 (Ø22, Ø25, Ø30) 홀이 있어서 쉽게 푸시버튼을 설치하여 사용이 가능합니다.



Nomenclature 형명식별법
SG-CB-2201
  • 제품명 : Aluminum Control Box
  • 구멍 크기 : 무타공 / Ø22 / Ø25 / Ø30
  • 구멍 개수 : 1구 / 2구 / 3구 / 4구



제품 특징
  • UL 승인된 제품
  • 알루미늄 다이캐스팅으로 제작되어 견고함
  • 커버에 홀(Ø22 / Ø25 / Ø30)이 있어 별도의 공정없이 스위치 취부 가능함
  • 제품 인증 :  ROHS
카달로그 보기



제품 사양
  • 색 상 : 베이스- 검정/커버- 아이보리
  • 허용 오차 : ± 1mm
  • 사용 온도 : -20℃ ~ 180℃
  • 구멍 크기 : 22mm / 25mm / 30mm
  • 재 질 : AL 12종 [알루미늄]
Ø Model Size(mm) 중량(g) 사진

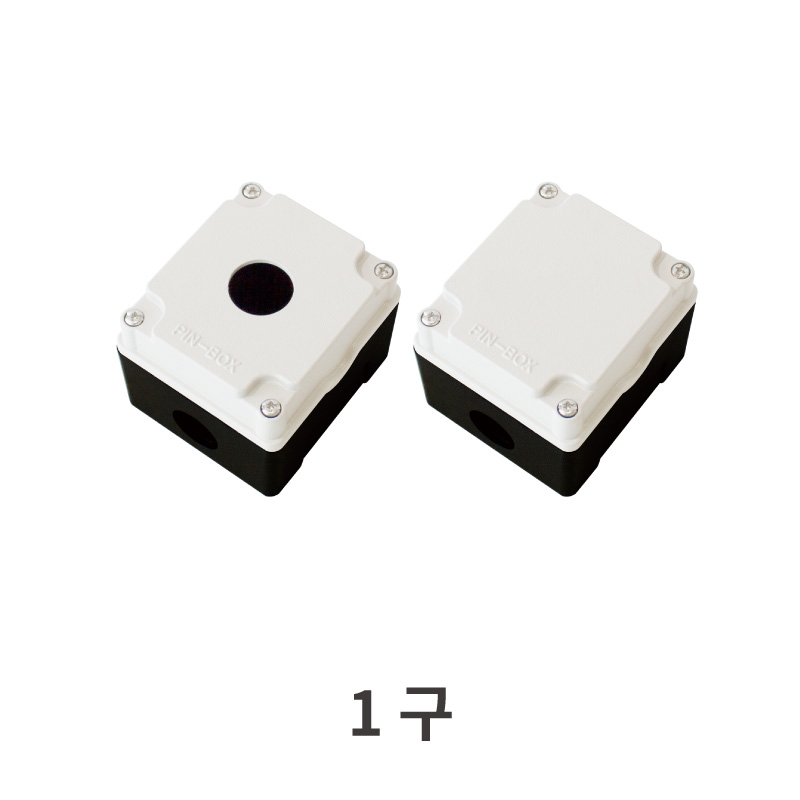

1구 무타공 SG-CB-0001 80 X 90 X 70 385g SG-CB 1구
Ø22 SG-CB-2201
Ø25 SG-CB-2501
Ø30 SG-CB-3001

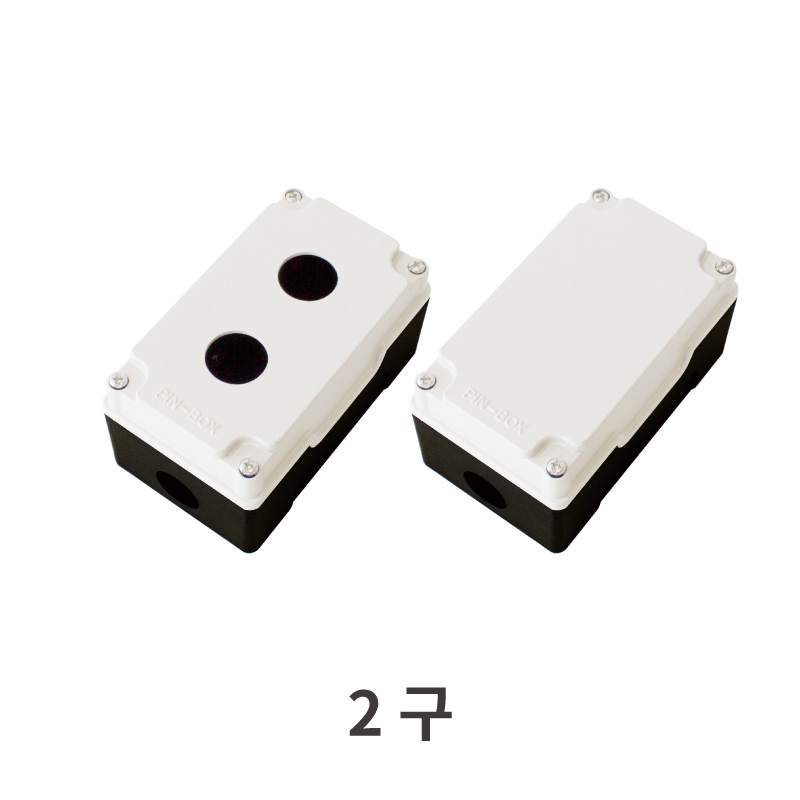

2구 무타공 SG-CB-0002 80 X 135 X 70 481g SG-CB 2구
Ø22 SG-CB-2202
Ø25 SG-CB-2502
Ø30 SG-CB-3002

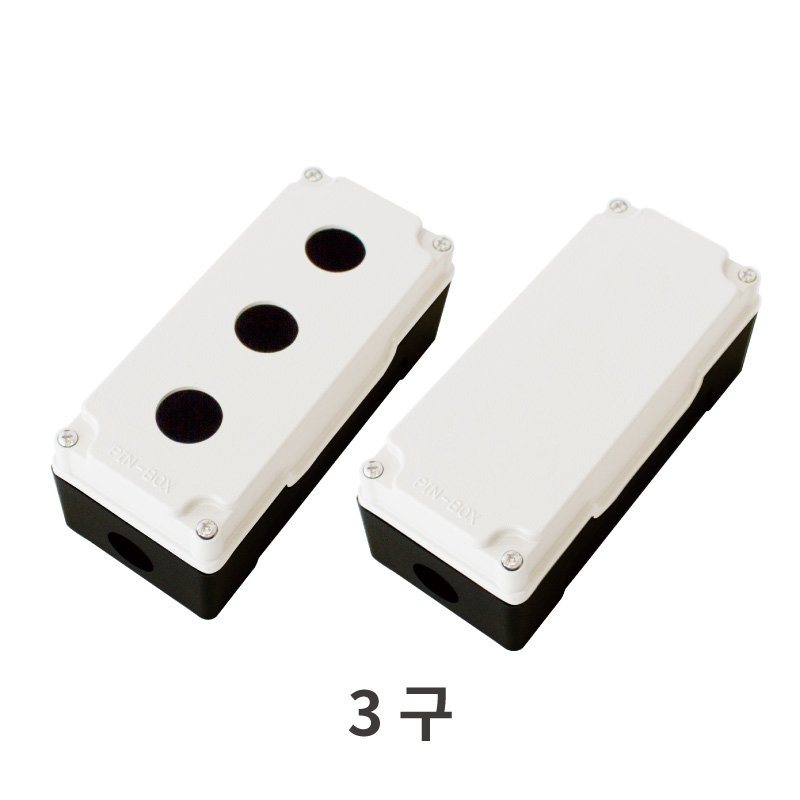

3구 무타공 SG-CB-0003 80 X 180 X 70 561g SG-CB 3구
Ø22 SG-CB-2203
Ø25 SG-CB-2503
Ø30 SG-CB-3003

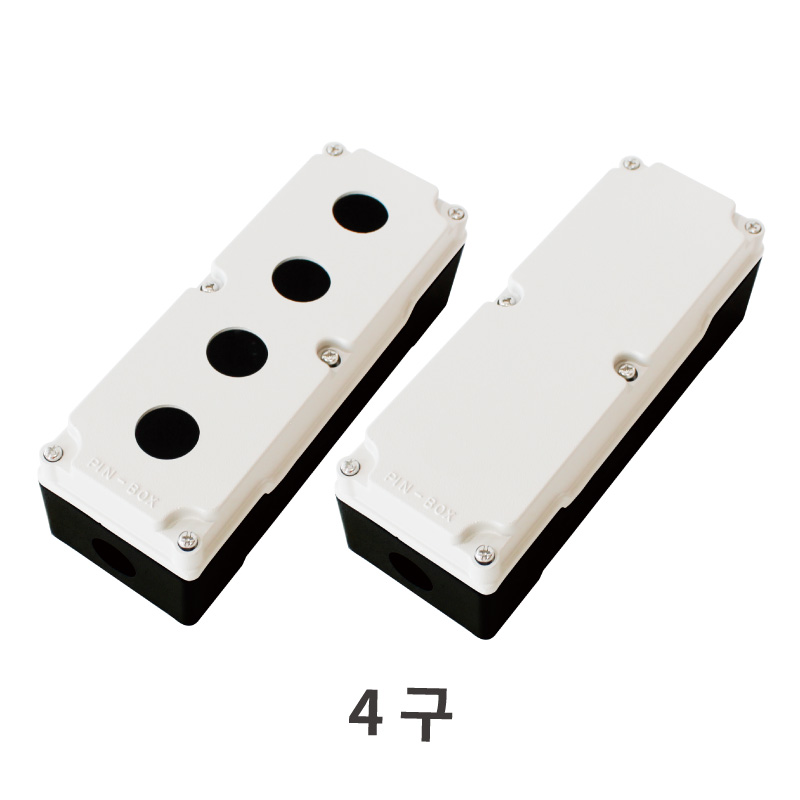

4구 무타공 SG-CB-0004 80 X 220 X 70 686g SG-CB 4구
Ø22 SG-CB-2204
Ø25 SG-CB-2504
Ø30 SG-CB-3004
