AUCS Series 선박 중장비용 경광등 & 시그널 혼 일체형
밀폐형 구조로 방수기능과 내부식성이 뛰어난 선박 중장비용, 경광 / 섬광등 및 시그널 혼 일체형으로 구성된 자립형 모델
- 선박 중장비용 외경 125mm 경광등 & 전자 시그널 혼이 일체형으로 구성된 모델
-
설치 목적에 따라 전구 반사경 회전형, 다기능 LED, CAUTION LED 3가지 타입의
광원을
선택하여 사용이 가능함 - 옥외 또는 선박 및 중공업용에 적합
- 출력에 따라 단방향 (25W) / 양방향 (50W) 모델이 있음
- 재질 : 바디 [AL 7종 A AC7A] / 그로브 [GPPS, PC] / 시그널 혼 [ABS수지]
- 몸체 표준 색상: MUNSELL NO.7.5G / 7.2
- 사용 주위 온도 : -25 ~ 50℃
제품 영상
• 선박 중장비용 경광등 & 시그널 혼 일체형(제품 모델:AUCS-R125)

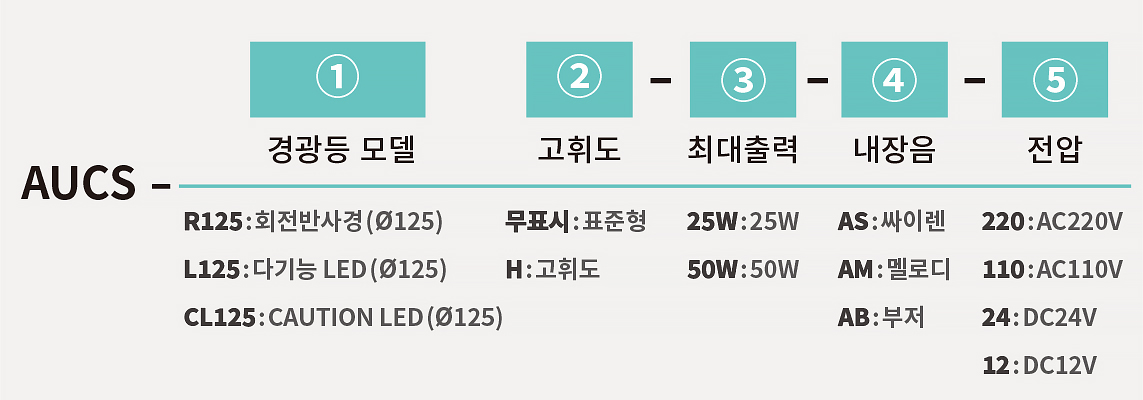

Ordering Information 형명식별법
Configuration 아이콘 설명 및 제품 구성
| 아이콘 설명 | |||
| 광원 | 동작 | 소리 | 옵션 |
|
|
|
|
최대음량
보이스음
자석 부착형
보호망

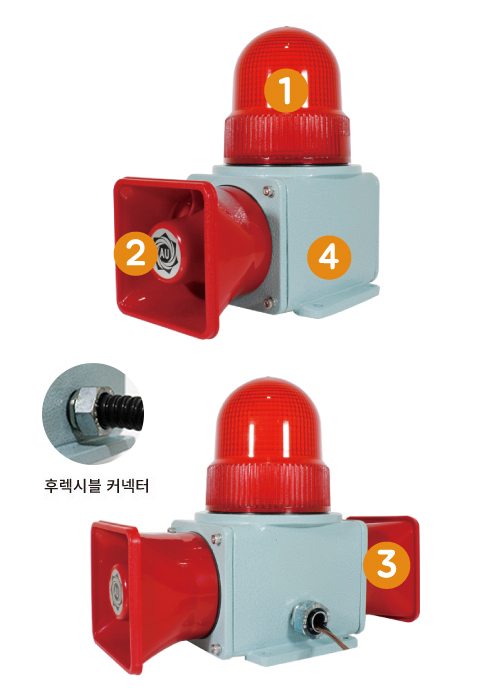

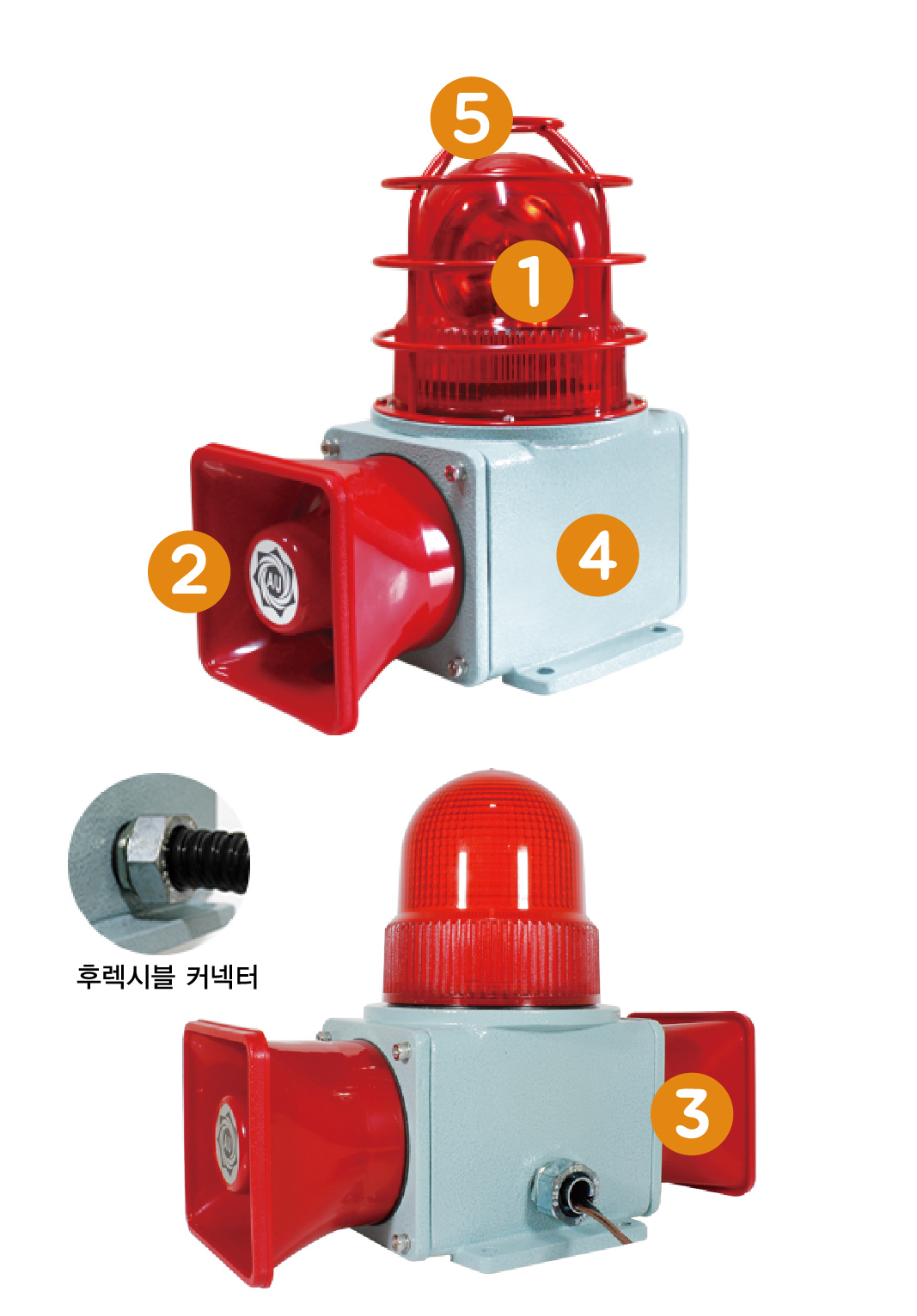

AUCS Series 제품 구성도
1 광원 선택
| 광원 및 기능 | ||
|
|
|
| 전구 반사경 회전형 | 다기능 LED ( 점등 / 점멸 / 회전 / 회전 – 점멸 ) |
CAUTION LED |
2 시그널 혼 내장음 선택
◎ 싸이렌음, 멜로디음, 부저음 3가지 음색을 용도에 맞게 사용 가능함
| 음 량 | 채 널 | 내 장 음 | 기본 음색(3음) |
| Max. 115dB | CH 1 | 싸이렌 AS | 화 재 |
| CH 2 | 응 급 | ||
| CH 3 | 긴 급 | ||
| CH 1 | 멜로디 AM | 요술피리 | |
| CH 2 | 즐거운 나의 집 | ||
| CH 3 | 엘리제를 위하여 | ||
| CH 1 | 부저 AB | 삐삐삐삐 | |
| CH 2 | 딩 동 | ||
| CH 3 | 삐~삐~삐 |

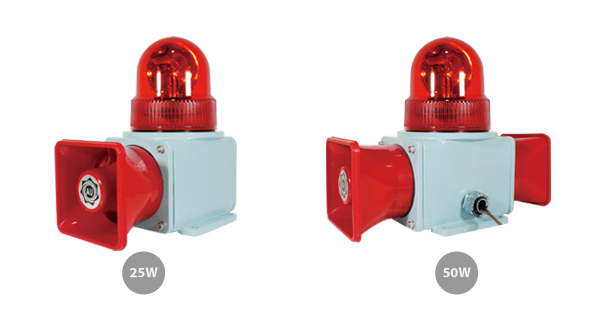

3 최대출력 및 시그널 혼 방향
◎ 단방향 시그널 혼 최대 출력 25W / 양방향 최대 출력 50W
4 몸체
◎ 내구력이 우수한 알루미늄 하우징을 사용하였고 방수 및 방진 효과가 뛰어남
5 보호망
◎ 그로브 외부에 설치하여 충격에 의한 그로브 파손을 방지하기 위한
보호망선택 옵션으로 가능
Specifications 모델별 사양
AUCS-R125AUCS-L125AUCS-CL125
AUCS-R125 / 전구 반사경 회전 경광등 시그널 혼 일체형
- 선박 중장비용 외경 125mm 전구 반사경 회전 경광등 & 시그널 혼 일체형
- DC극성 : 빨(+) / 검(-)
- 색상 : 적색 (R) ● 황색 (Y) ● 녹색 (G) ● 청색 (B) ●
| MODEL | 정격 전압 | 소비 전류 | 내장음 | 음량 | 전구 사양 | 중량 | 색상 |
|---|---|---|---|---|---|---|---|
|
AUCS-R125-25W ( 단방향 ) |
AC110V | 0.21(A) | 싸이렌 3음 멜로디 3음 부저 3음 |
Max. 115dB | 12V 15W | 3760g |
●적색 (R) ●황색 (Y) ●녹색 (G) ●청색 (B) |
| AC220V | 0.12(A) | ||||||
| DC12V | 1.50(A) | 3697g | |||||
| DC24V | 0.90(A) | 24V 15W | 3735g |
| MODEL | 정격 전압 | 소비 전류 | 내장음 | 음량 | 전구 사양 | 중량 | 색상 |
|---|---|---|---|---|---|---|---|
|
AUCS-R125-50W ( 양방향 ) |
AC110V | 0.26(A) | 싸이렌 3음 멜로디 3음 부저 3음 |
Max. 115dB | 12V 15W | 4659g |
●적색 (R) ●황색 (Y) ●녹색 (G) ●청색 (B) |
| AC220V | 0.17(A) | ||||||
| DC12V | 1.64(A) | 4594g | |||||
| DC24V | 0.98(A) | 24V 15W |
Drawing 외형도

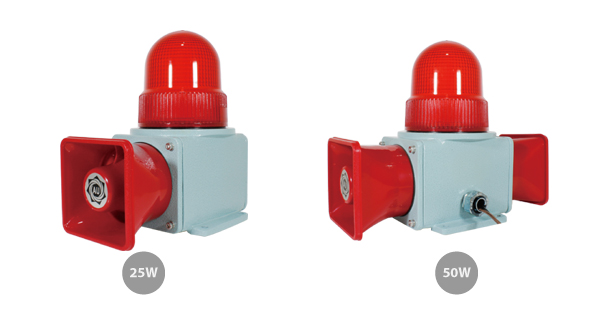

AUCS-L125 / 다기능 LED 경광등 시그널 혼 일체형
- 선박 중장비용 외경 125mm 다기능 LED 경광등 & 시그널 혼 일체형
- DC극성 : 빨(+) / 검(-)
- 색상 : 적색 (R) ● 황색 (Y) ● 녹색 (G) ● 청색 (B) ●
| MODEL | 정격 전압 | 소비 전류 | 내장음 | 음량 | LED EA | 중량 | 색상 |
|---|---|---|---|---|---|---|---|
|
AUCS-L125-25W ( 단방향 ) |
AC110V | 0.17(A) | 싸이렌 3음 멜로디 3음 부저 3음 |
Max. 115dB | 54EA | 3390g |
●적색 (R) ●황색 (Y) ●녹색 (G) ●청색 (B) |
| AC220V | 0.11(A) | ||||||
| DC12V | 0.47(A) | 3097g | |||||
| DC24V | 0.45(A) | 3105g |
| MODEL | 정격 전압 | 소비 전류 | 내장음 | 음량 | LED EA | 중량 | 색상 |
|---|---|---|---|---|---|---|---|
|
AUCS-L125-50W ( 양방향 ) |
AC110V | 0.22(A) | 싸이렌 3음 멜로디 3음 부저 3음 |
Max. 115dB | 54EA | 4272g |
●적색 (R) ●황색 (Y) ●녹색 (G) ●청색 (B) |
| AC220V | 0.14(A) | ||||||
| DC12V | 0.61(A) | 3979g | |||||
| DC24V | 0.56(A) | 3987g |
Drawing 외형도
AUCS-CL125 / CAUTION LED 섬광등 시그널 혼 일체형
- 선박 중장비용 외경 125mm CAUTION LED 경고등 시그널 혼 일체형
- DC극성 : 빨(+) / 검(-)
- 색상 : 적색 (R) ● 황색 (O) ● 녹색 (G) ● 청색 (B) ●
| MODEL | 정격 전압 | 내장음 | 음량 | 중량 | 색상 |
|---|---|---|---|---|---|
|
AUCS-CL125-25W ( 단방향 ) |
AC110V | 싸이렌 3음 멜로디 3음 부저 3음 |
Max. 115dB | 3091g |
●적색 (R) ●황색 (Y) ●녹색 (G) ●청색 (B) |
| AC220V | 3091g | ||||
| DC12V | 3079g | ||||
| DC24V | 3079g |
| MODEL | 정격 전압 | 내장음 | 음량 | 중량 | 색상 |
|---|---|---|---|---|---|
|
AUCS-CL125-50W ( 양방향 ) |
AC110V | 싸이렌 3음 멜로디 3음 부저 3음 |
Max. 115dB | 4112g |
●적색 (R) ●황색 (Y) ●녹색 (G) ●청색 (B) |
| AC220V | 4112g | ||||
| DC12V | 4085g | ||||
| DC24V | 4085g |
Drawing 외형도

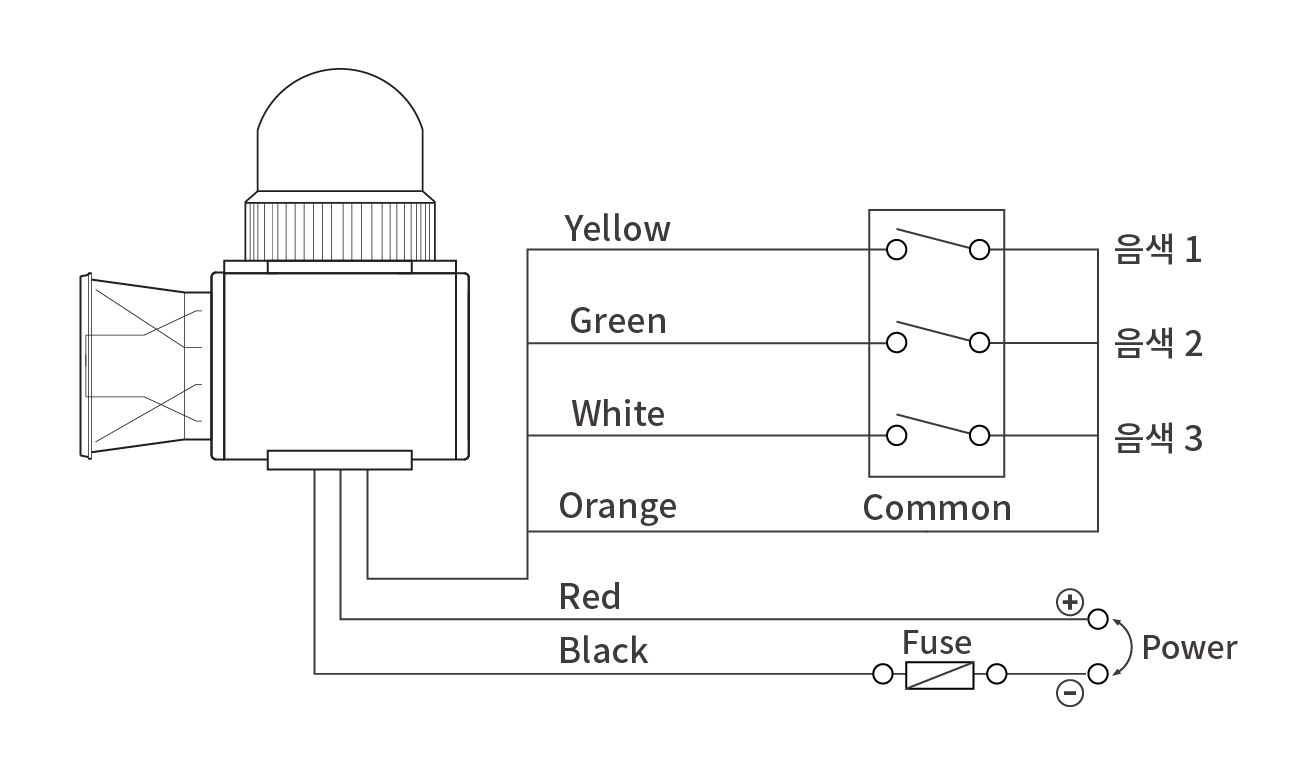

Wiring diagram 결선도
