플라스틱 터미널 박스는 난연 ABS을 사용하였으며 센서, 리미트 S/W, V/V BOX, 각종 S/W 류의 중간 터미널 박스에 적합합니다. 기존의 조립식 단자대와 박스와의 조립에 번거로움이 없고 일체형으로 생산되어 생산성을 극대화하고 자원을 절약할 수 있어 보다 실용적이고 안전한 사용이 가능합니다. 주로 산업용 기계, 로봇 공학, 상업용 배선, 저전압 제어 시스템 등의 다양한 분야에서 사용됩니다.



Nomenclature 형명식별법
  • 제품명 : Plastic Terminal Box
  • 핀 개수 : 4 – 50Pin
  • 전 류 : P, PT : 10A / P15 : 15A
  • 색 상 : G : 회색 / I : 아이보리
                     GC : 회색 투명커버 / IC : 아이보리 투명커버



제품 특징
  • 박스는 회색 및 아이보리 두가지 색상
  • 커버는 회색,아이보리,투명 커버 3종류가 있음(SG-TB-4P/6P는 커버 없음)
  • 폴리 우레탄 패킹 사용으로 방수, 방진효과가 뛰어남
  • 난연ABS를 사용한 터미널 일체형 박스로 사용자의 편의에 맞춘 다양한 사이즈가 있음
  • 제품 인증 : CE ROHS
카달로그 보기

제품 사양
  • 색 상 : 회색 , 아이보리, 투명커버
  • 허용 오차 : ± 1mm
  • 사용 온도 : -20 ~ 70℃
  • 보호 등급 : IP65 / IK08 / IP2X (TB-4P,6P 모델만 해당)
  • 재 질 : 난연 ABS / 투명 커버 [PC]
  • 취부 홀 사이즈 : 0.17in
  • 허용전류 : 10A / 15A
  • 정격 주파수 : 50Hz
  • 정격 입력 전압 : AC 250V
  • 내전압 : 1880V / 1분

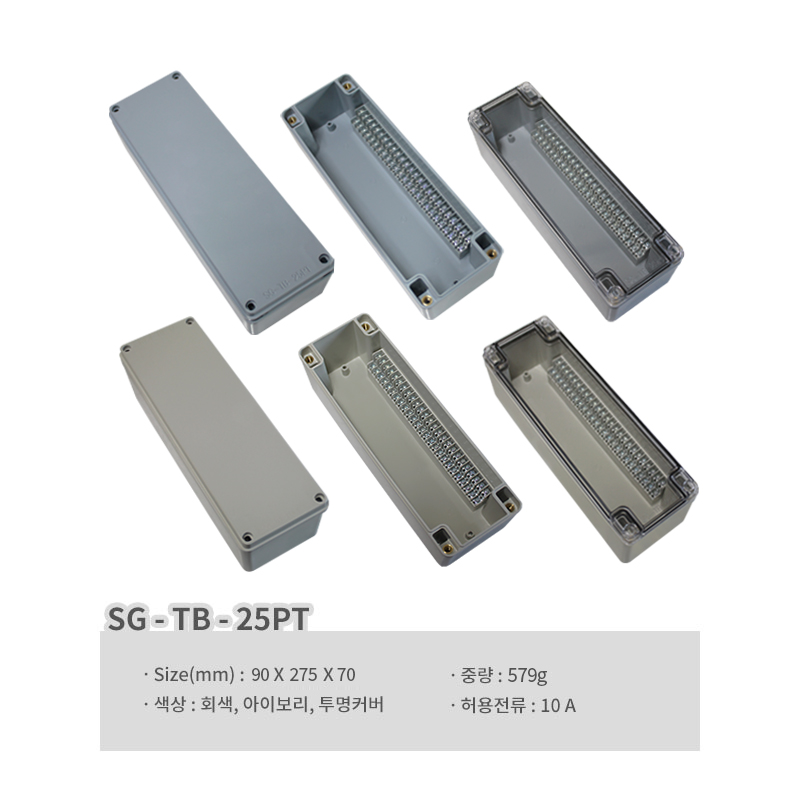

Model Size(mm) 중량(g) 사진

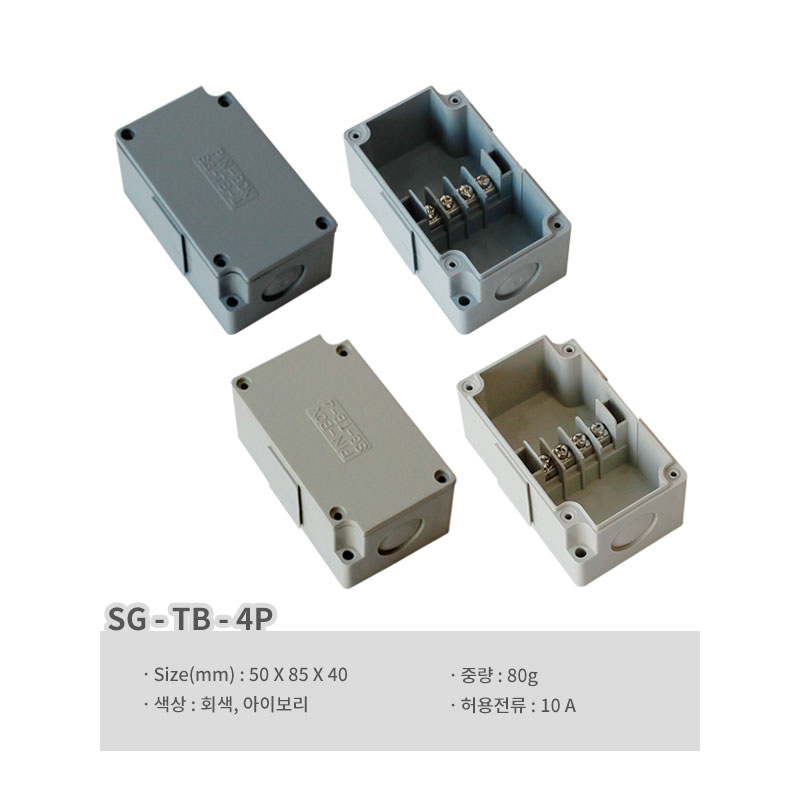

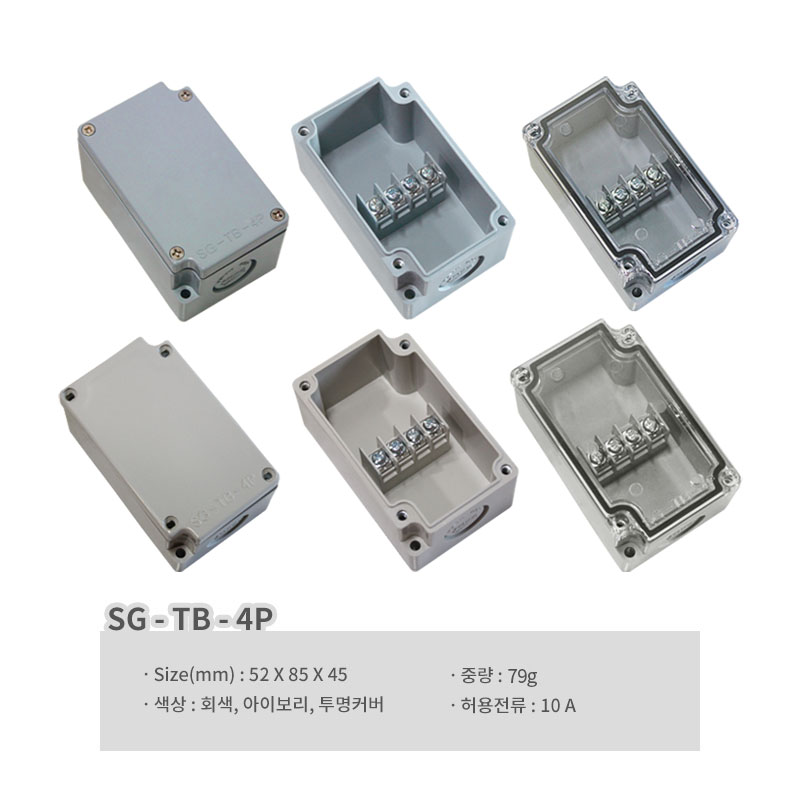

SG-TB-4P 50 X 85 X 40 80 사진보기

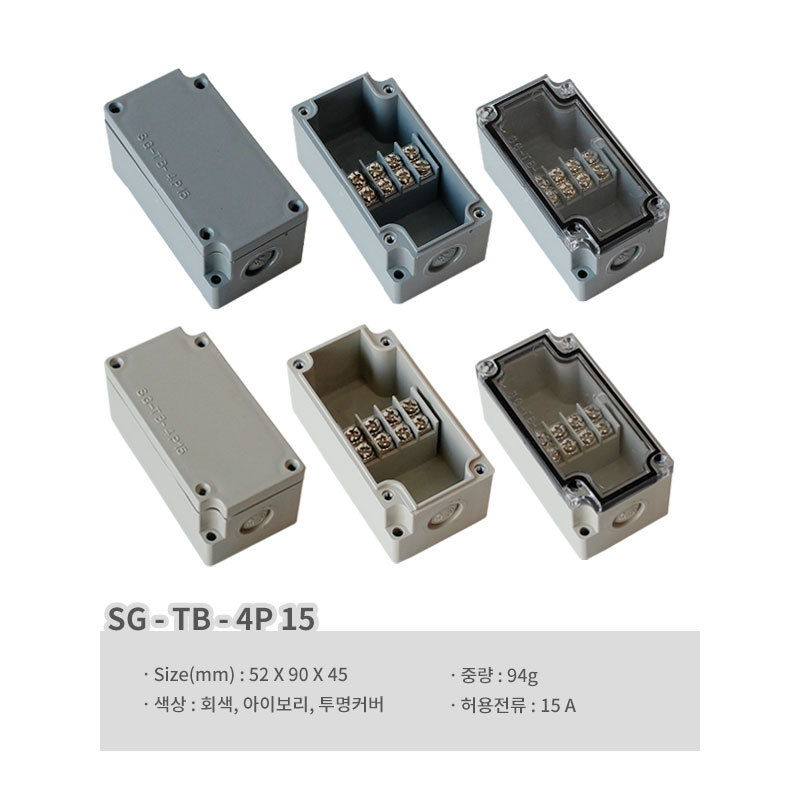

SG-TB-4P15 52 X 90 X 45 94 사진보기

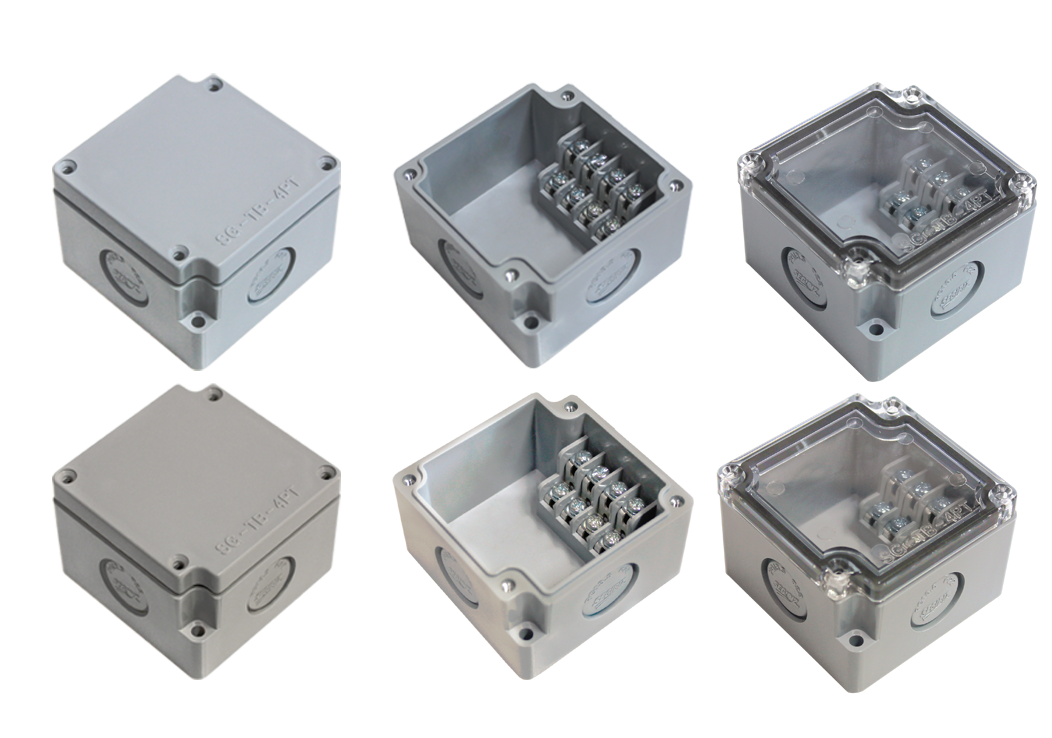

SG-TB-4PT 65 X 65 X 45 99 사진보기

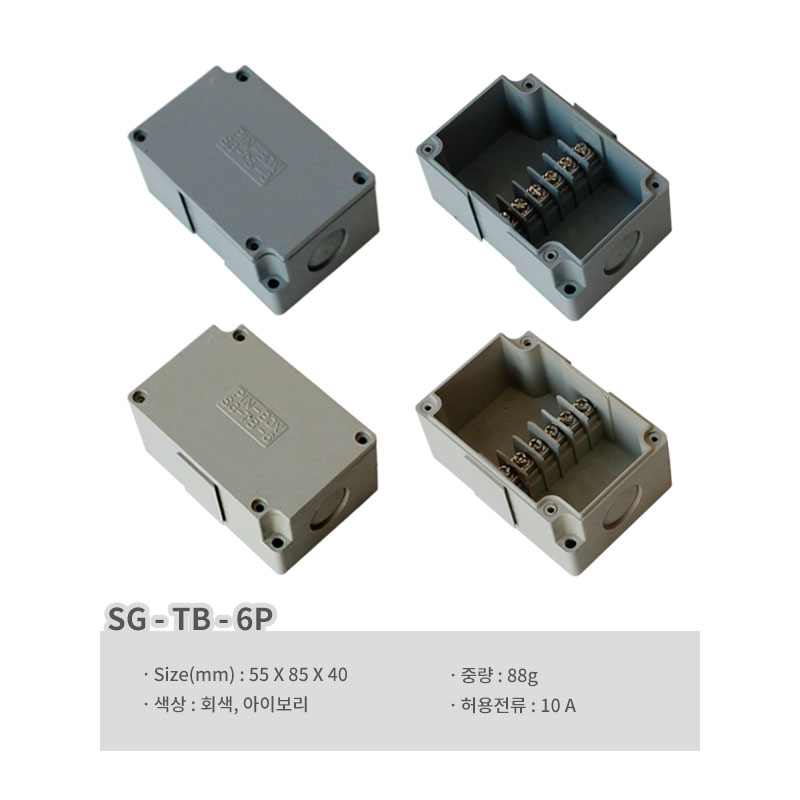

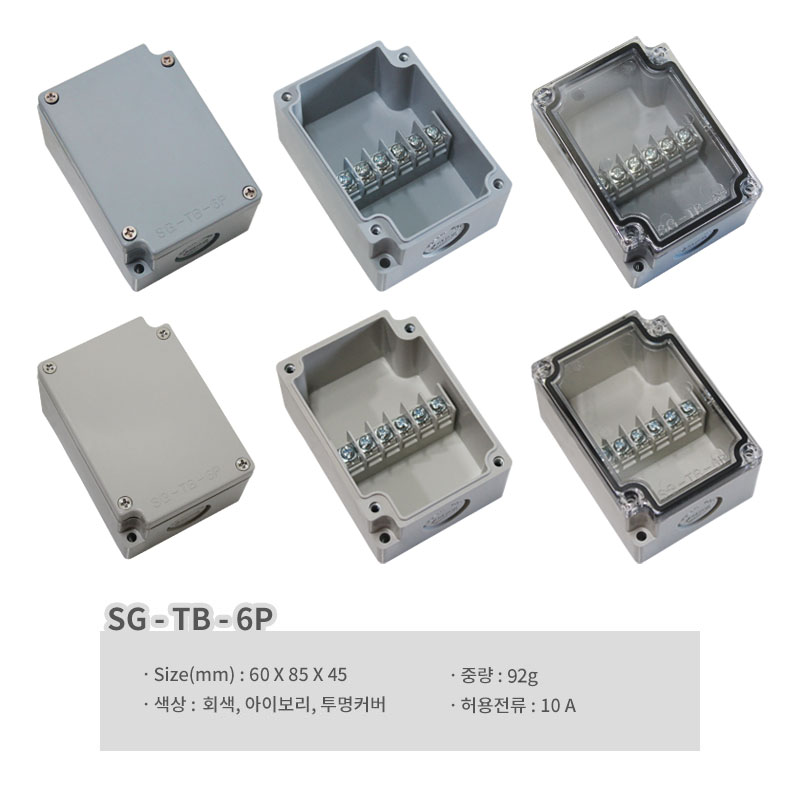

SG-TB-6P 55 X 85 X 40 88 사진보기

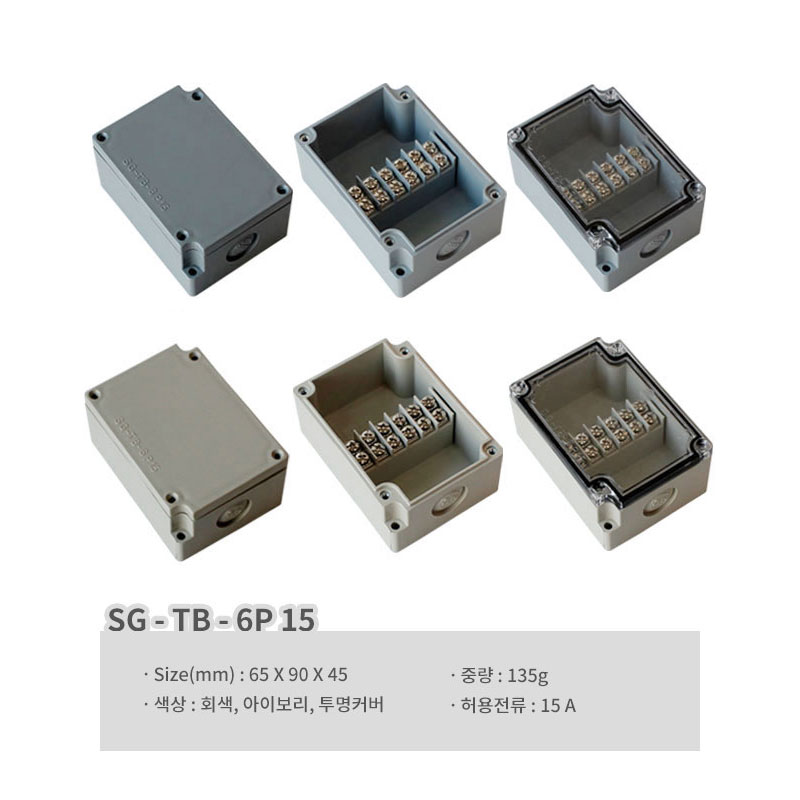

SG-TB-6P15 65 X 90 X 45 135 사진보기

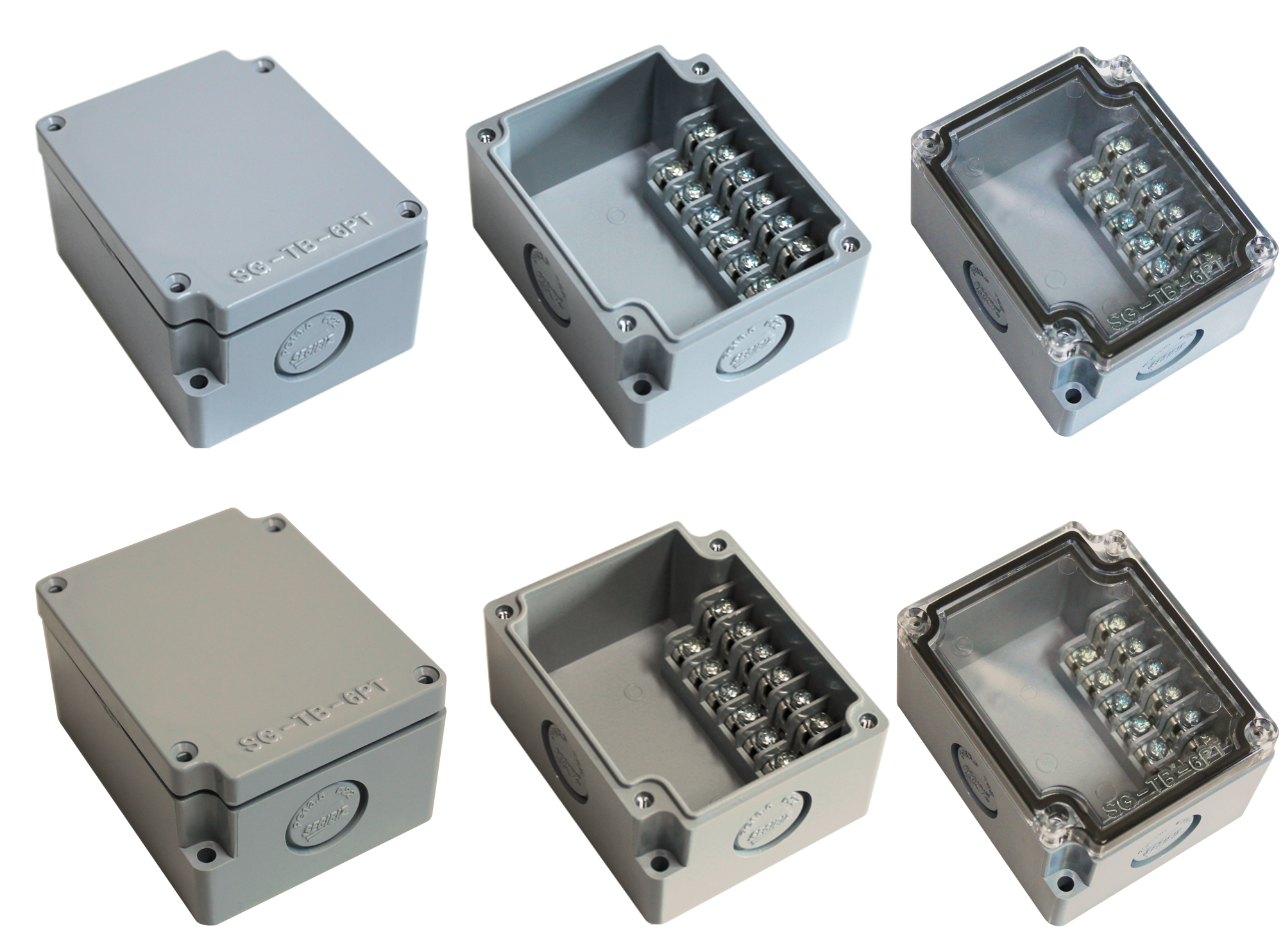

SG-TB-6PT 65 X 80 X 45 115 사진보기

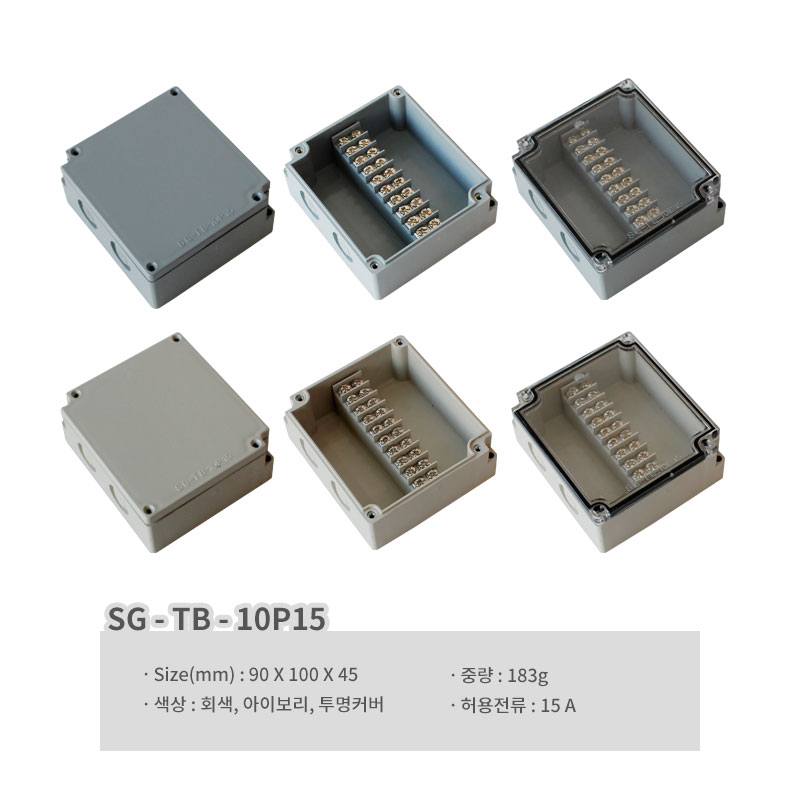

SG-TB-10P15 90 X 100 X 45 183 사진보기

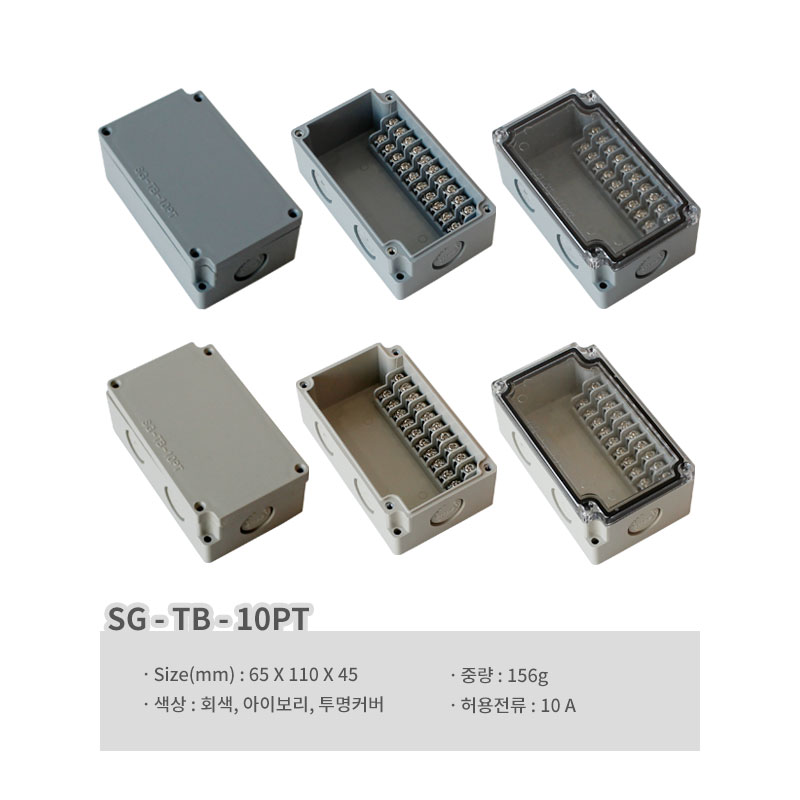

SG-TB-10PT 65 X 110 X 45 156 사진보기

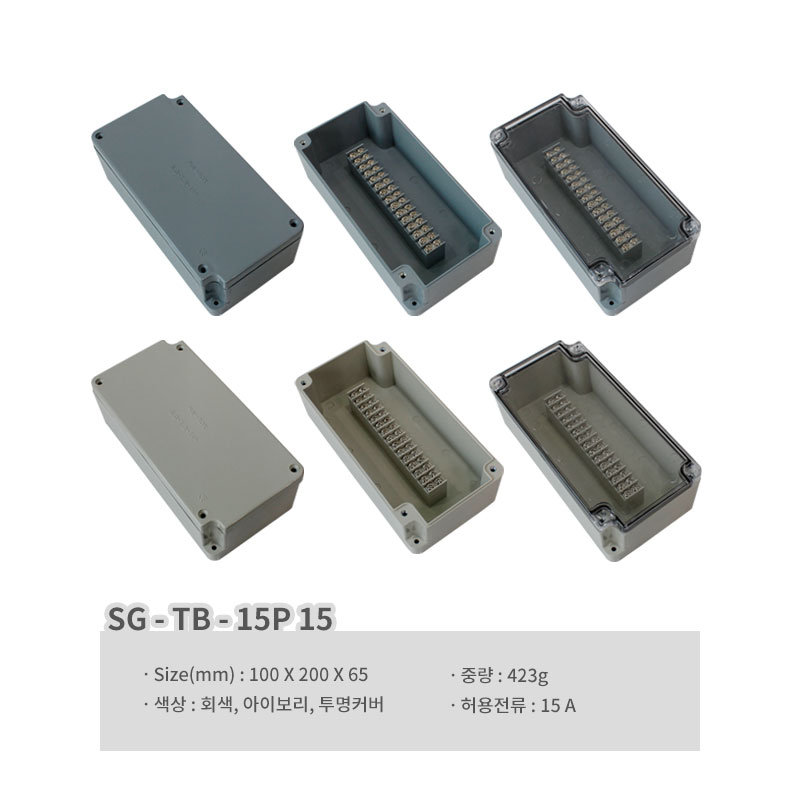

SG-TB-15P15 100 X 200 X 65 423 사진보기

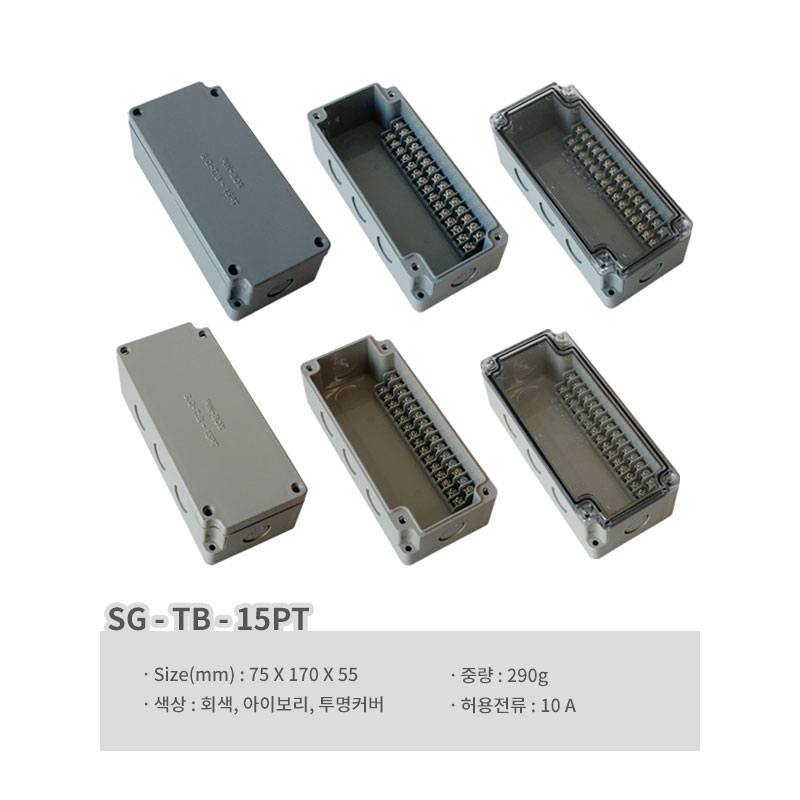

SG-TB-15PT 75 X 170 X 55 290 사진보기

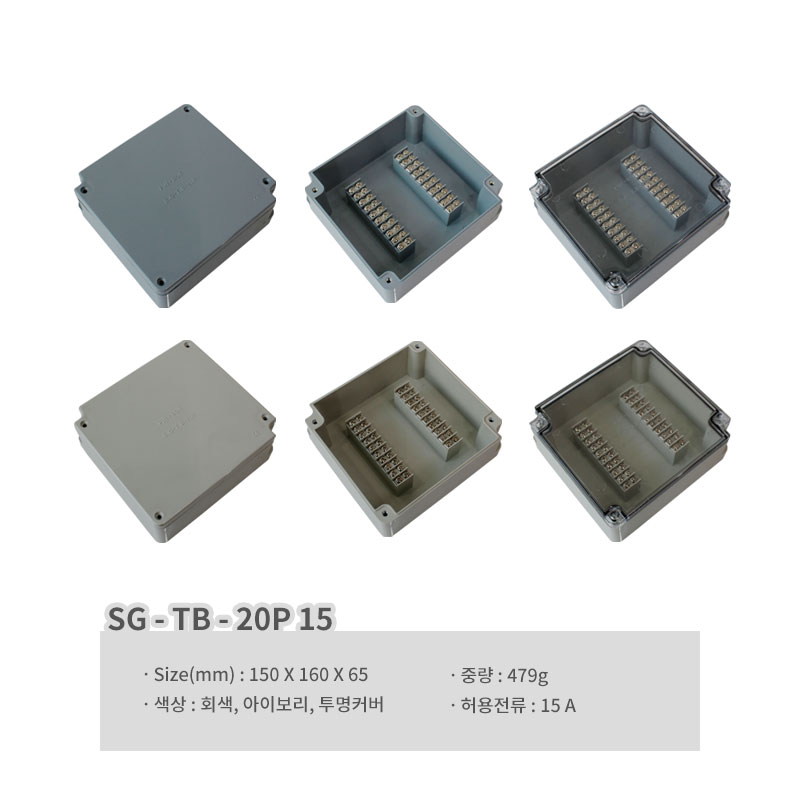

SG-TB-20P15 150 X 160 X 65 479 사진보기

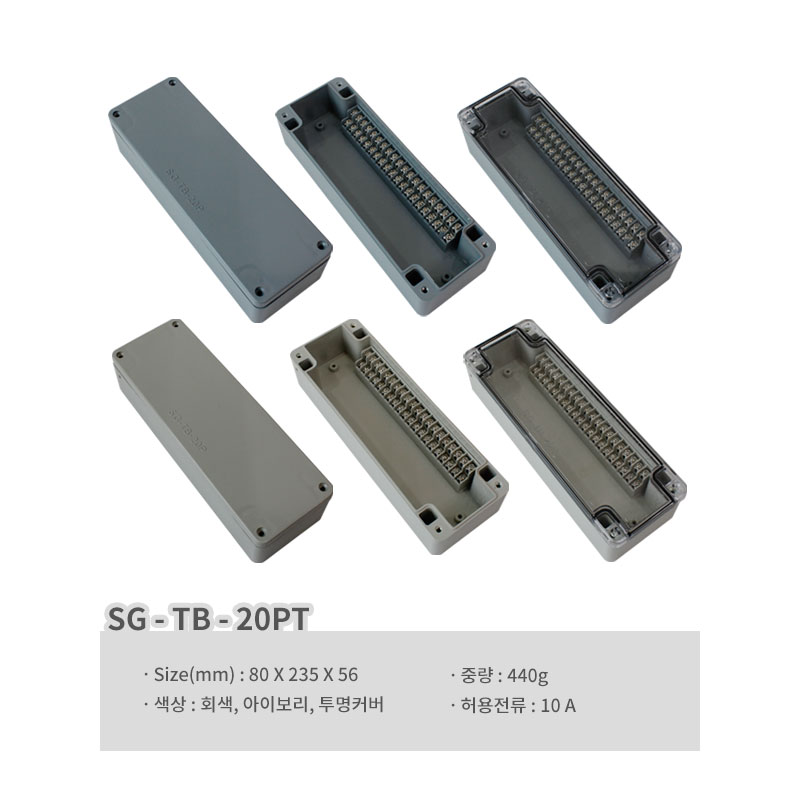

SG-TB-20PT 80 X 235 X 56 440 사진보기

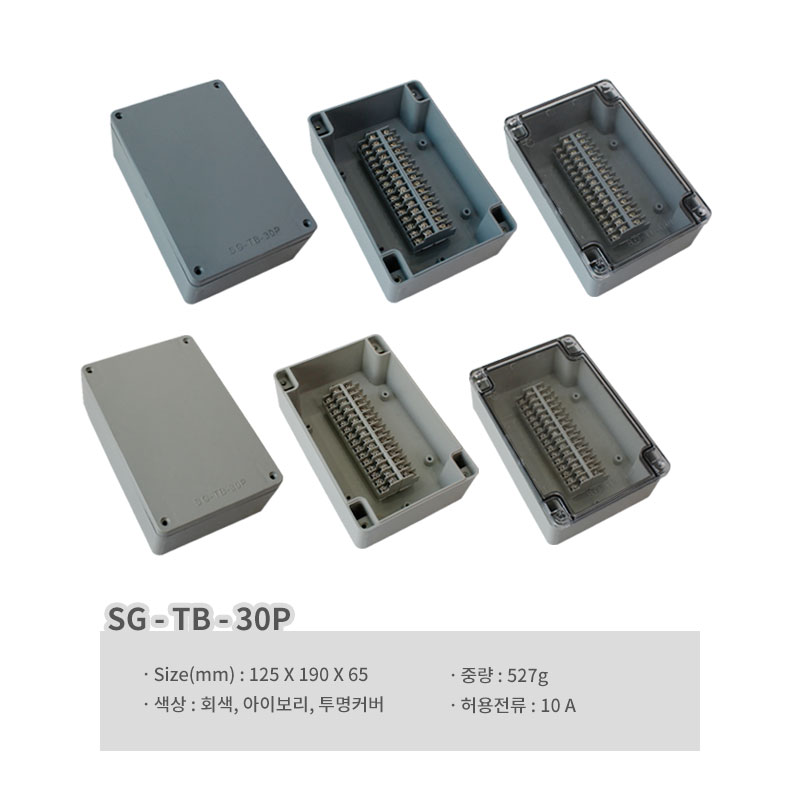

SG-TB-30P 125 X 190 X 65 527 사진보기

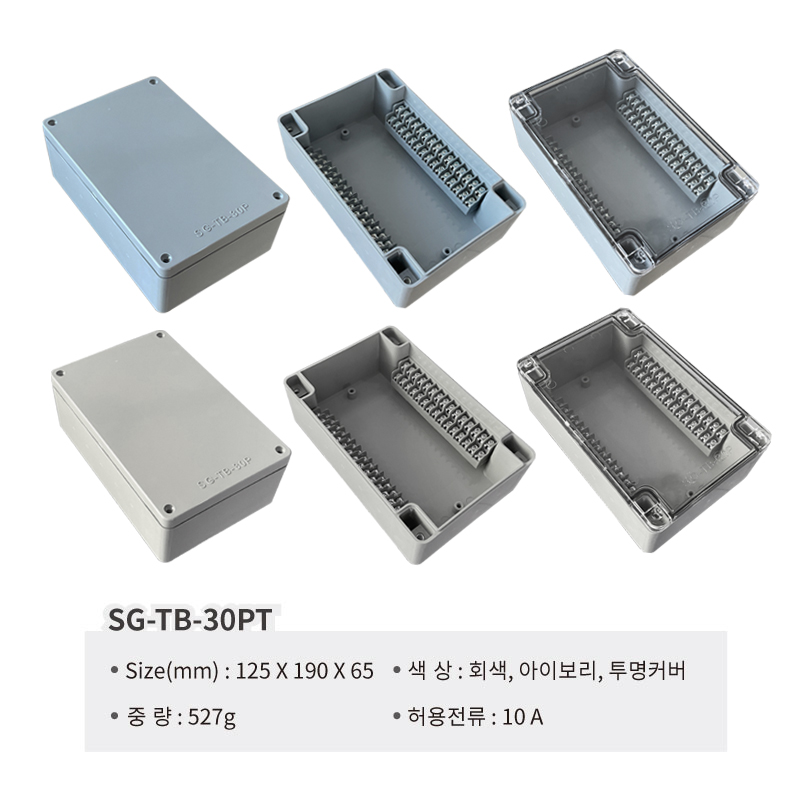

SG-TB-30PT 125 X 190 X 65 527 사진보기

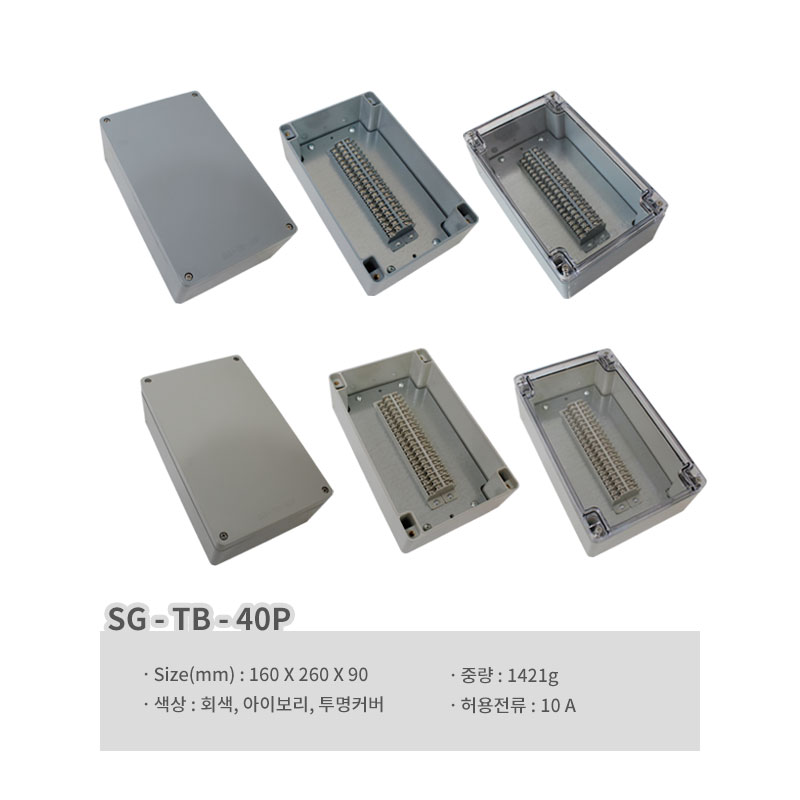

SG-TB-40P 160 X 260 X 90 1421 사진보기

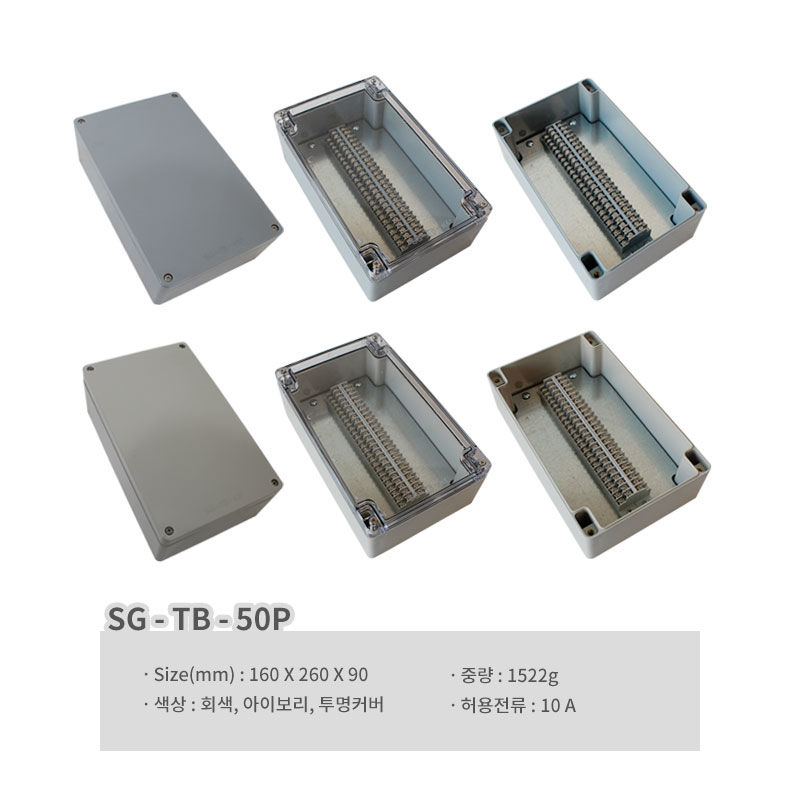

SG-TB-50P 160 X 260 X 90 1522 사진보기
