세기비즈에서는 메인 제품 이외에도 터미널 블럭, 브라켓, 쇼트바, 찬넬 등의 다양한 전기 악세사리 및 기타 제품들을 생산하고 있습니다.



Terminal block 터미널 블럭


Product Specification 제품사양

  • 정격전압 : 250 V
  • 허용전류 : 15 A
  • 사용온도 : -20℃ ~ 70℃
  • 색상 : 검정
  • 재질 : PC
  • 제품인증 : ROHS
  • 카달로그 보기
  • 제품명 : Power Distribution
  • 전류 / 커넥터 개수 : 15 A / 02 – 10 Pin

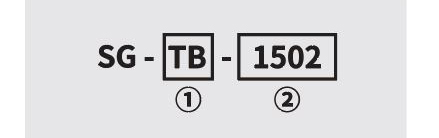

Model Size(mm)
L x W x H 취부간격
SG-TB-1502 38 X 20 X 14 28
SG-TB-1503 48 X 20 X 14 38
SG-TB-1504 57 X 20 X 14 48
SG-TB-1506 77 X 20 X 14 67
SG-TB-1510 117 X 20 X 14 107



Fixed Bracket 고정식 브라켓

Product Specification 제품사양

고정식 브라켓은 판넬 중판에 단자대 취부 시 단자대와 중판과의 거리를 결선할 때 브라켓을 사용함으로써 불편함을 덜어주기 위하여 제작 되었습니다.

Size(mm)
b4045 b4090 b6045 b6090 b34045 b34090
b4045 b4090 b6045 b6090 b34045 b34090
SG-B1-4045 SG-B1-4090 SG-B2-6045 SG-B2-6090 SG-B3-4045 SG-B3-4090
※ SG-B3-4045 모델의 경우 고정식 단자대 100A 이상 사용가능
※ 넓이(W) B1, B2 – 17mm / B3 – 22mm / 두께 – 3t






DC Terminal block DC 단자대

Product Specification 제품사양
  • 허용 오차 : ±1 mm
  • 색상 : 회색
  • 사용 온도 : -20 ~ 70ºC
  • 전압 : AC250 V
  • 허용전류 : 10 A
  • 제품인증 : ROHS
  • 카달로그 보기
Model Size(mm)
L x W x H 취부간격(mm) 무게(g)
SG-HC-4P 51 X 22 X 27 42 23
SG-HC-6P 67 X 22 X 26 58 33
SG-HC-10P 99 X 22 X 26 91 53
SG-HC-15P 150 X 22 X 26 138 78
SG-HC-20P 192 X 22 X 31 180 109
SG-HC-25P 232 X 22 X 31 220 134






HC Terminal block HC 단자대 (내열형 단자대)

Product Specification 제품사양
  • 허용오차 : ±1 mm
  • 색상 : 아이보리
  • 사용 온도 : -20℃ ~400℃
  • 전압 : AC250 V
  • 허용전류 : 10 A
  • 제품인증 : ROHS
  • 카달로그 보기
Model Size(mm)
L x W x H 취부간격(mm) 무게(g)
SG-HC-4P 51 X 22 X 27 42 23
SG-HC-6P 67 X 22 X 26 58 33
SG-HC-10P 99 X 22 X 26 91 53
SG-HC-15P 150 X 22 X 26 138 78
SG-HC-20P 192 X 22 X 31 180 109
SG-HC-25P 232 X 22 X 31 220 134
※SG-HC-15P 모델의 경우 20A 사용시 이상없다는 KOMERI 테스트 통과






Din-Rail 찬 넬

Product Specification 제품사양
  • 허용오차 : ±1 mm
  • 색상 : 은색 (아노다이징)
  • 재질 : 알루미늄
  • ※ DR-15 / DR-35 홀규격 및 간격 동일함
  • 카달로그 보기
Model 폭(mm) 길이(mm)
SG-DR-15 15 1000
SG-DR-35 35 1000






Short Bar 쇼트바


Product Detail 제품 사양
  • 허용오차 : ±1 mm
  • 색상 : 황색, 청색, 적색, 흑색
  • 전류 : 10A, 15A
  • 재질 : 황동, 나일론 코팅
  • 카달로그 보기
Model color 제품상세
SG-SB-2P 적색,청색
황색,검정색
MY-2,MY-4 릴레이 소켓용
SG-SBR-10P 적색 10A 용 TB – 4P,4PT,6P,6PT,10PT,15PT,20PT,30P,40P,50P
AL – 4P, 6P, 10P, 12P,15P, 20P, 20PT ,30P ,40P , 50P-S , 50P-L
SG-SBB-10P 청색 15A 용 TB – 4P15,6P15,10P15,15P15,20P15

SB-2P SBR-10P SBB-10P



Product Detail 제품 사양
  • 허용오차 : ±1 mm
  • 색상 : 황색, 청색, 적색, 갈색, 녹색, 회색, 흑색, 백색
  • 재질 : PVC 난연소재
  • 특수 사출하여 절연부가 손상되지 않는 것이 장점입니다.
  • 카달로그 보기
품명 Model
조립식 – 쇼트바
(10 A)
KS – 102 Y/R
KS – 103 Y/R
KS – 106 Y/R
조립식 – 쇼트바
(15 A)
KS – 152 Y/R
KS – 153 Y/R
KS – 1512 Y/R
고정식 – 쇼트바
(20 A)
KS – 202 Y/R
KS – 203 Y/R
KS – 206 Y/R
KS – 2012 Y/R
품명 Model
조립식 – 쇼트바
(25 A)
KS – 252 Y/R
KS – 253 Y/R
KS – 256 Y/R
조립식 – 쇼트바
(35 A)
KS – 352 Y/R
KS – 353 Y/R
KS – 358 Y/R
20 A ELB 콤몬바 KS – 2P
