알루미늄 박스는 알루미늄 주물로 제작된 기본 정션박스로 주로 산업기계, 로봇공학,용접 기계 또는 자동차 , 석유화학 공장 설비, 석유 공급 장치 및 가스 공급시설에 사용됩니다. 설치가 용이하며 고객의 니즈에 맞춘 다양한 사이즈로 출시되어 사용자의 편의에 맞게 실용적으로 사용할 수 있으며 ROHS 인증 및 UL인증을 취득하여 믿고 안전하게 사용할 수 있습니다.
Nomenclature 형명식별법
- ① 제품명 : Aluminum Box
- ② 제품 사이즈 : 폭 x 길이
- ③ 제품 높이 : 높이
제품 특징
- 포밍기를 사용하여 폴리우레탄 재질로 패킹하여 방수, 방진에 효과적임
- 볼트- 커버- 폴리우레탄 패킹- 베이스로 구성
- 중판 별도 구매 가능함 (SG-AL-6171-48 / 7093-52 모델은 중판 없음)
- 제품 인증 :
제품 사양
- 색 상 : 회색
- 허용 오차 : ± 1mm
- 두 께 : 3.5t ~ 4t
- 사용 온도 : -20 ~ 180℃
- 보호 등급 : IP67 / IK10
- 재 질 : AL 12종 [알루미늄]
Model | Size(mm) | 중량(g) | 사진 | 영상 |

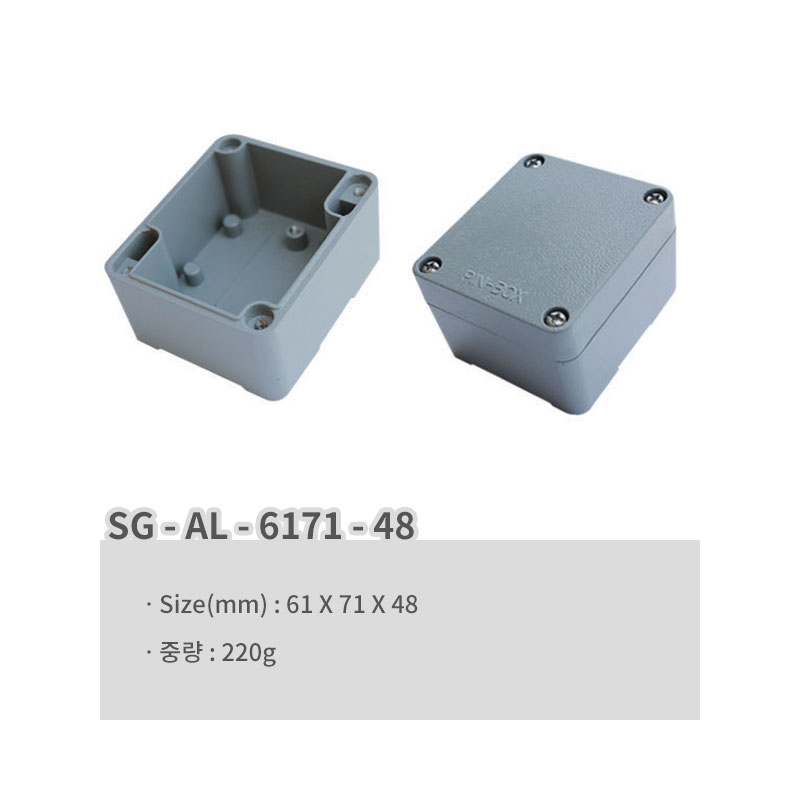

SG-AL-6171-48 | 61 X 71 X 48 | 220 | 사진보기 | 영상보기 |

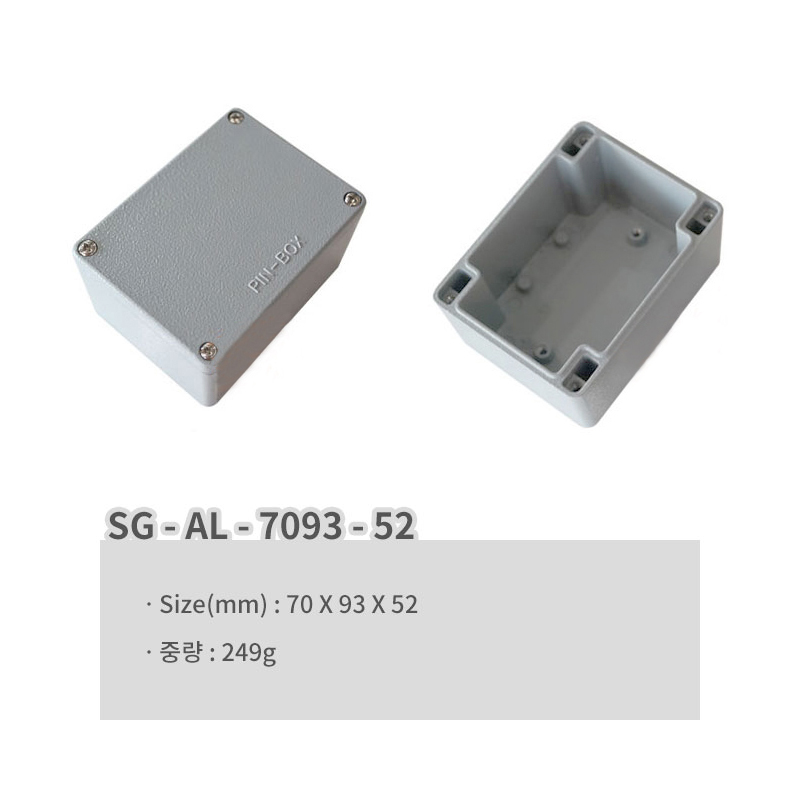

SG-AL-7093-52 | 70 X 93 X 52 | 249 | 사진보기 | 영상보기 |
SG-AL-1270-52 | 70 X 128 X 52 | 360 | 사진보기 | 영상보기 |

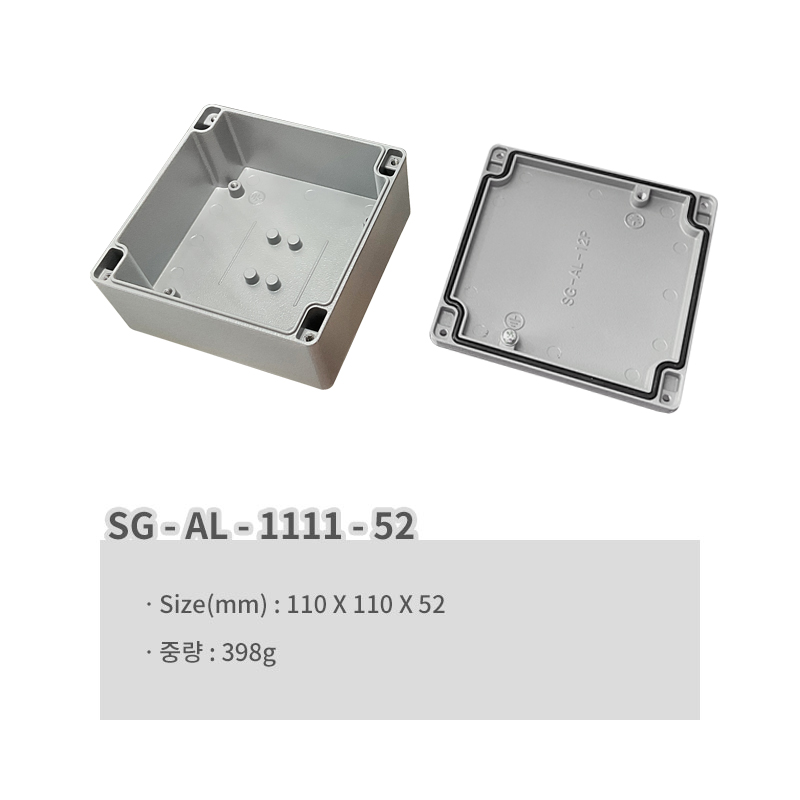

SG-AL-1111-52 | 110 X 110 X 52 | 398 | 사진보기 | 영상보기 |

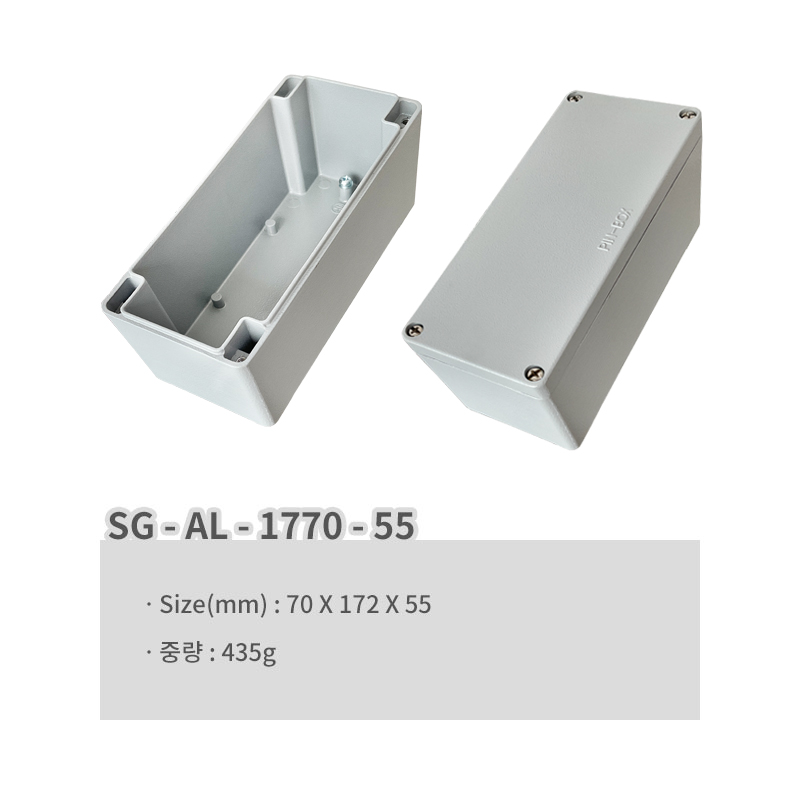

SG-AL-1770-55 | 70 X 172 X 55 | 435 | 사진보기 | 영상보기 |

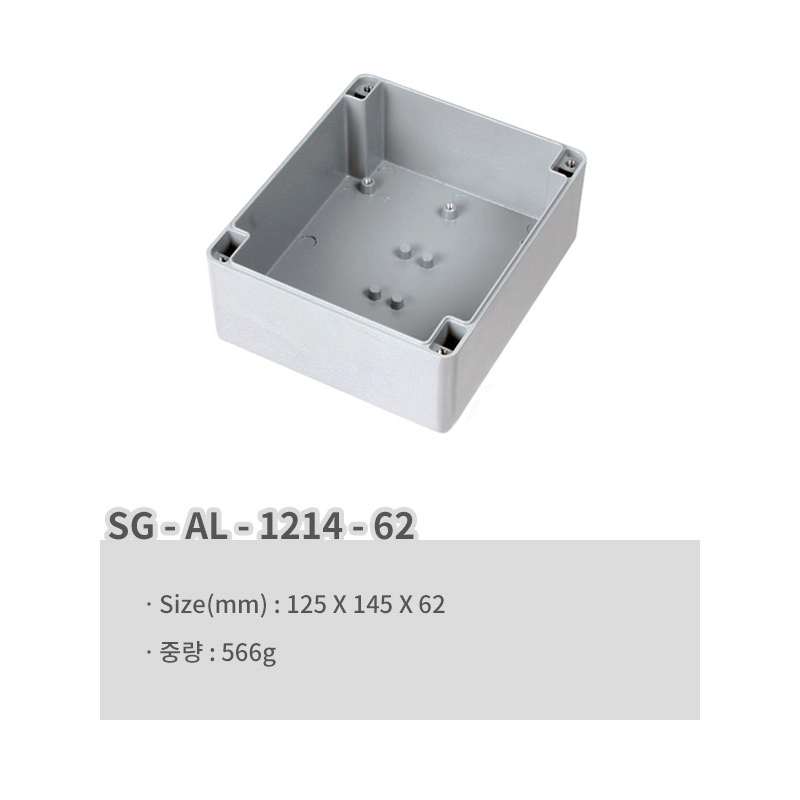

SG-AL-1214-62 | 125 X 145 X 62 | 566 | 사진보기 | 영상보기 |

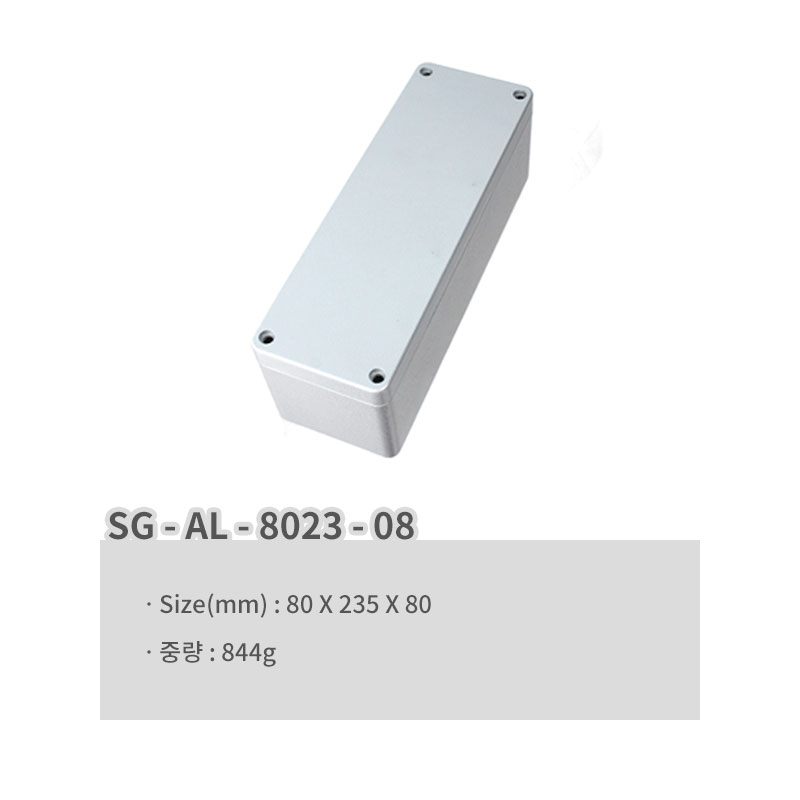

SG-AL-8023-08 | 80 X 235 X 80 | 844 | 사진보기 | 영상보기 |

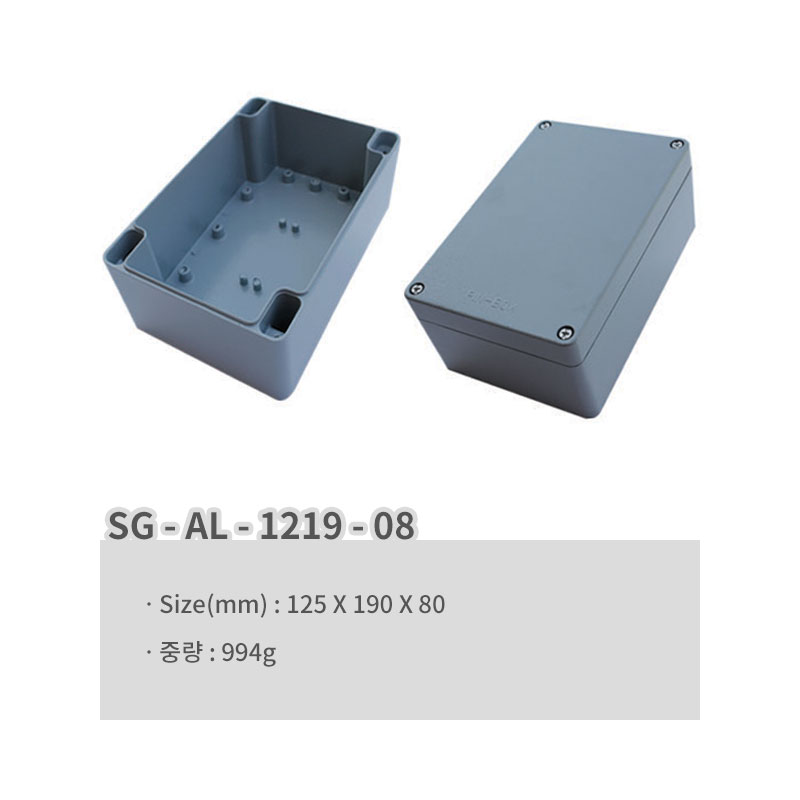

SG-AL-1219-08 | 125 X 190 X 80 | 944 | 사진보기 | 영상보기 |

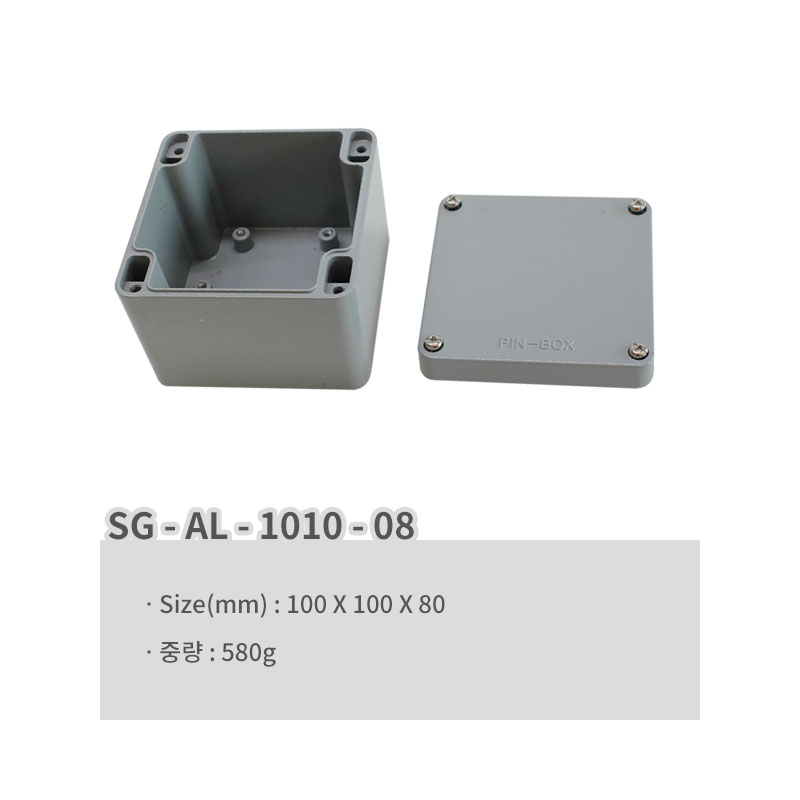

SG-AL-1010-08 | 100 X 100 X 80 | 580 | 사진보기 | 영상보기 |

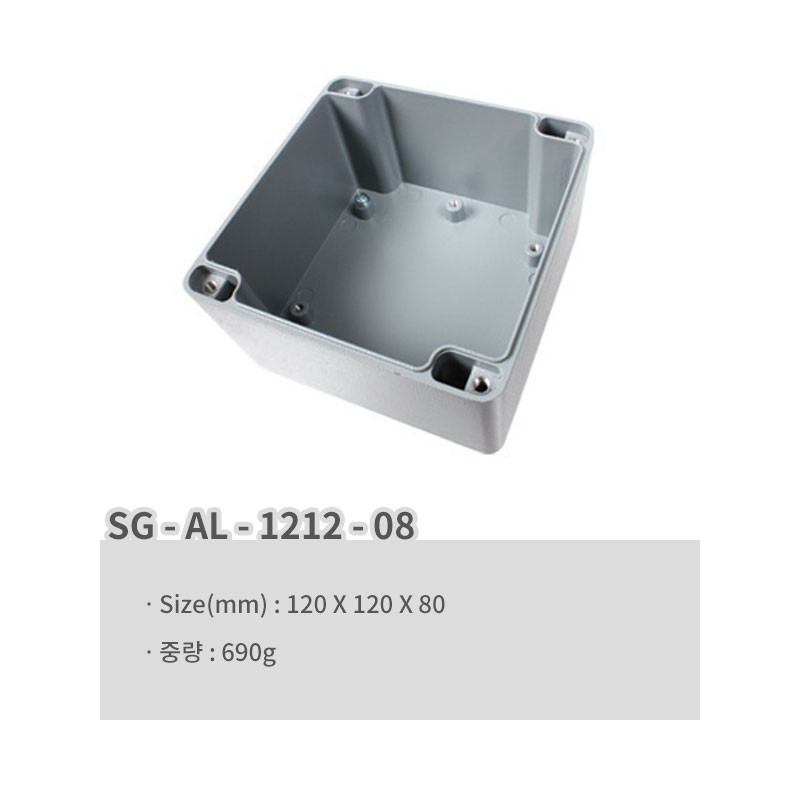

SG-AL-1212-08 | 120 X 120 X 80 | 690 | 사진보기 | 영상보기 |

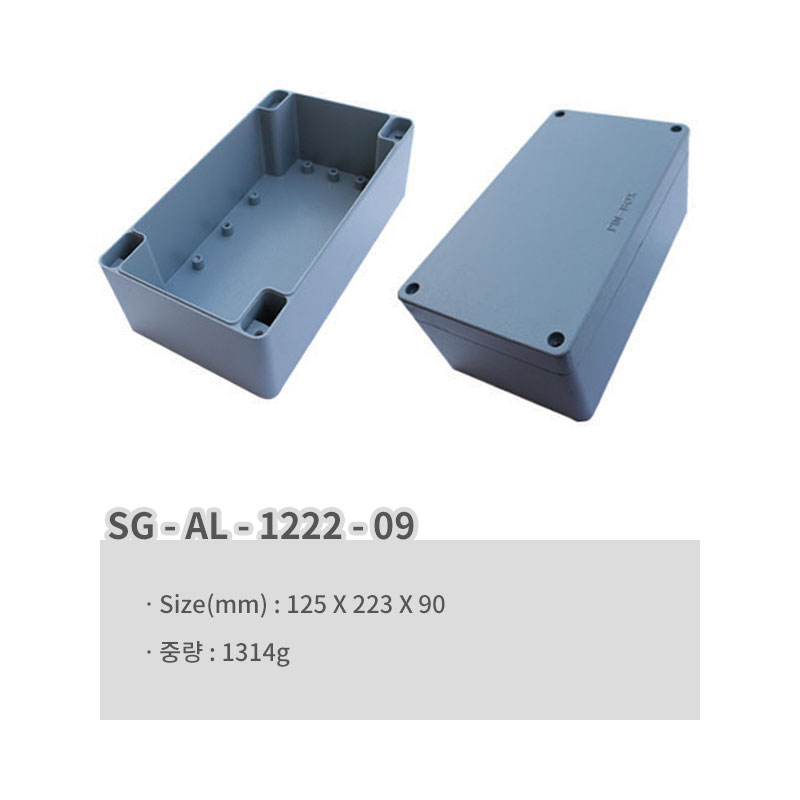

SG-AL-1222-09 | 125 X 223 X 90 | 1314 | 사진보기 | 영상보기 |

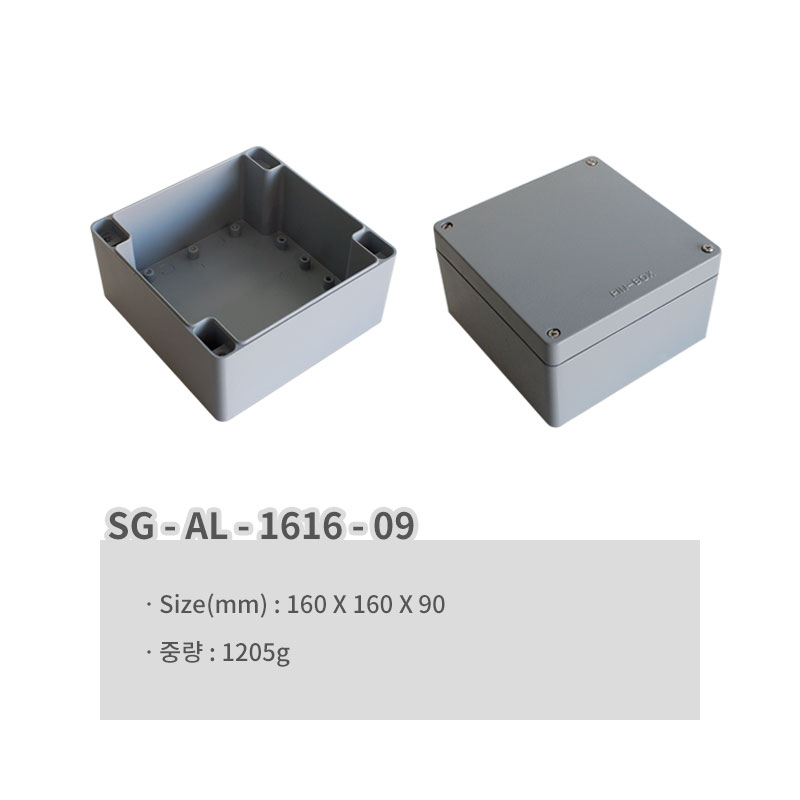

SG-AL-1616-09 | 160 X 160 X 90 | 1205 | 사진보기 | 영상보기 |

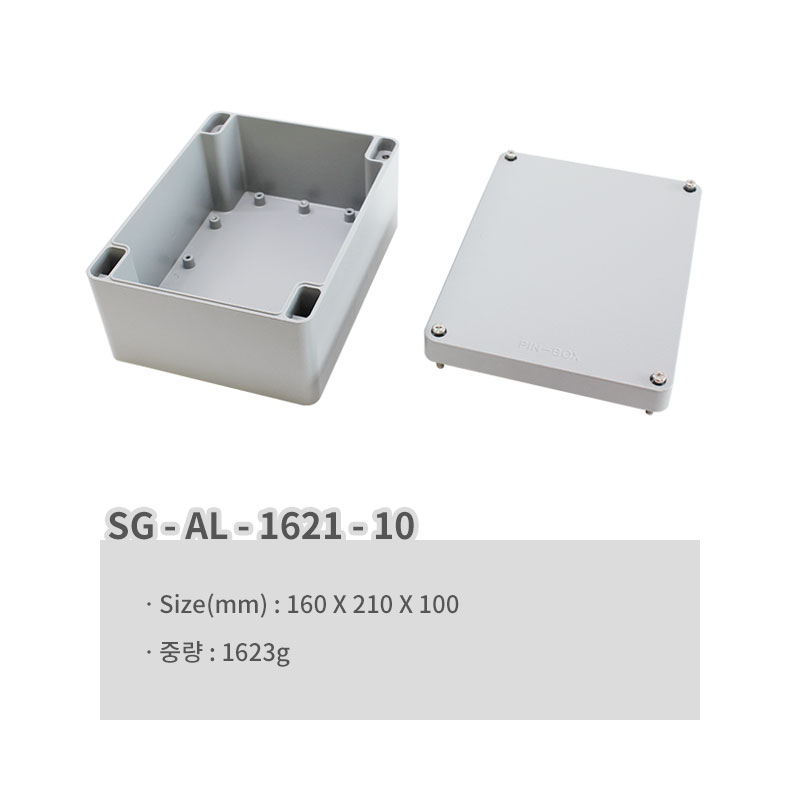

SG-AL-1621-10 | 160 X 210 X 100 | 1623 | 사진보기 | 영상보기 |

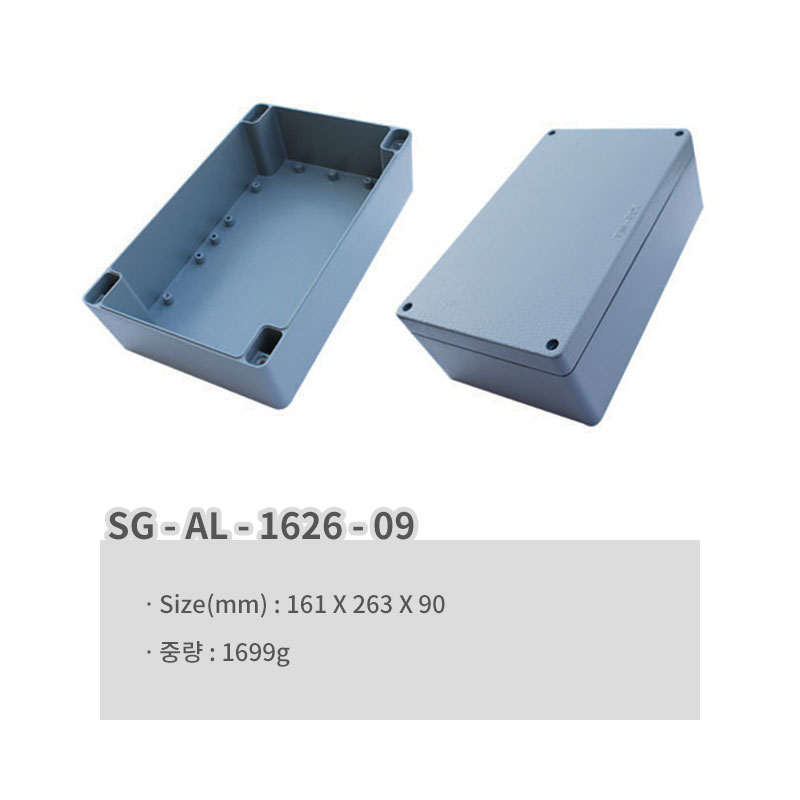

SG-AL-1626-09 | 161 X 263 X 90 | 1699 | 사진보기 | 영상보기 |

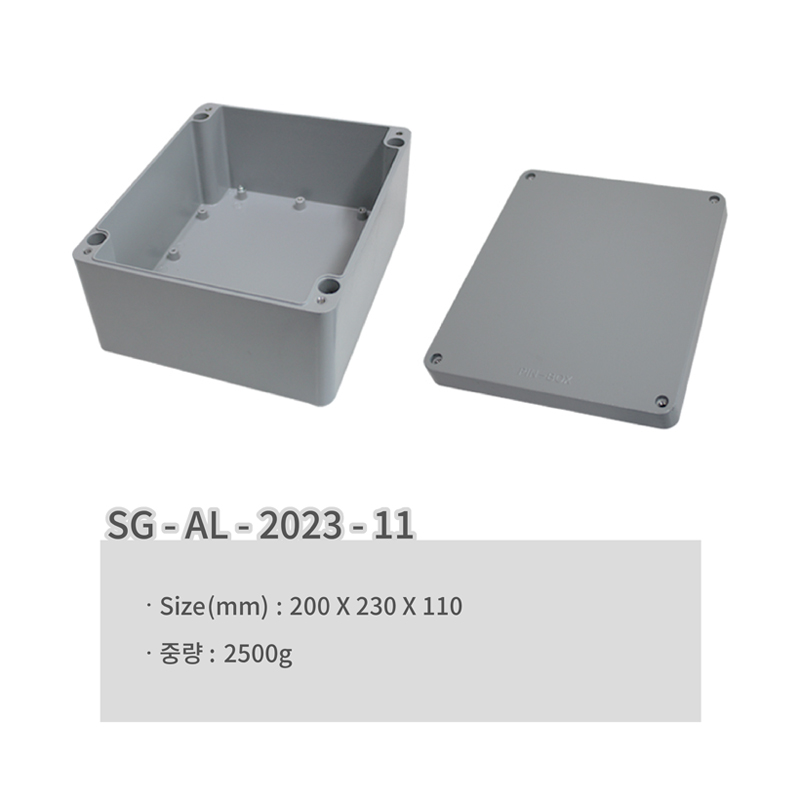

SG-AL-2023-11 | 200 X 230 X 110 | 2500 | 사진보기 | 영상보기 |

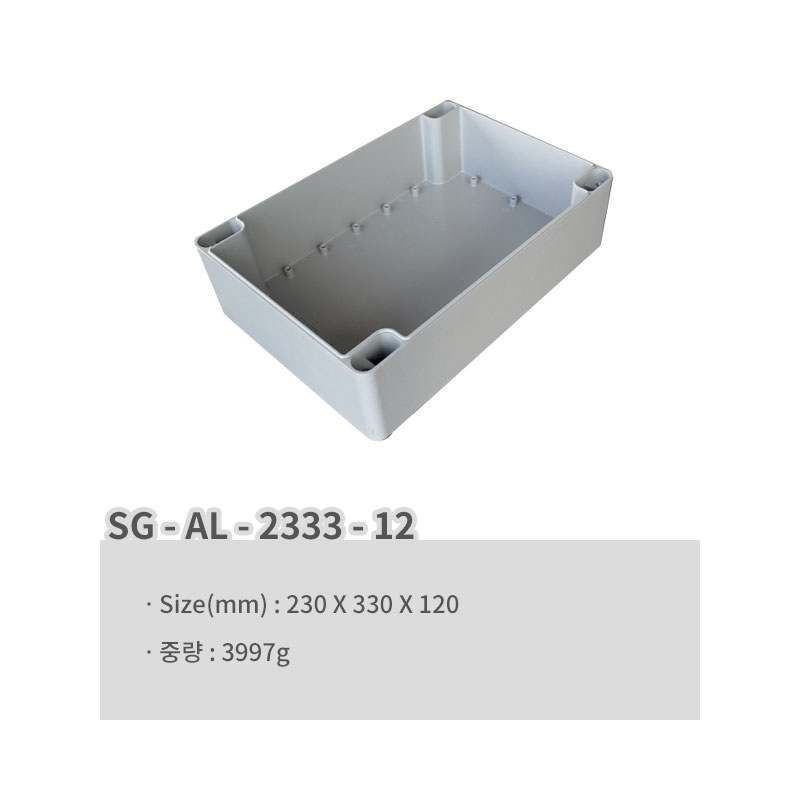

SG-AL-2333-12 | 230 X 330 X 120 | 3997 | 사진보기 | 영상보기 |

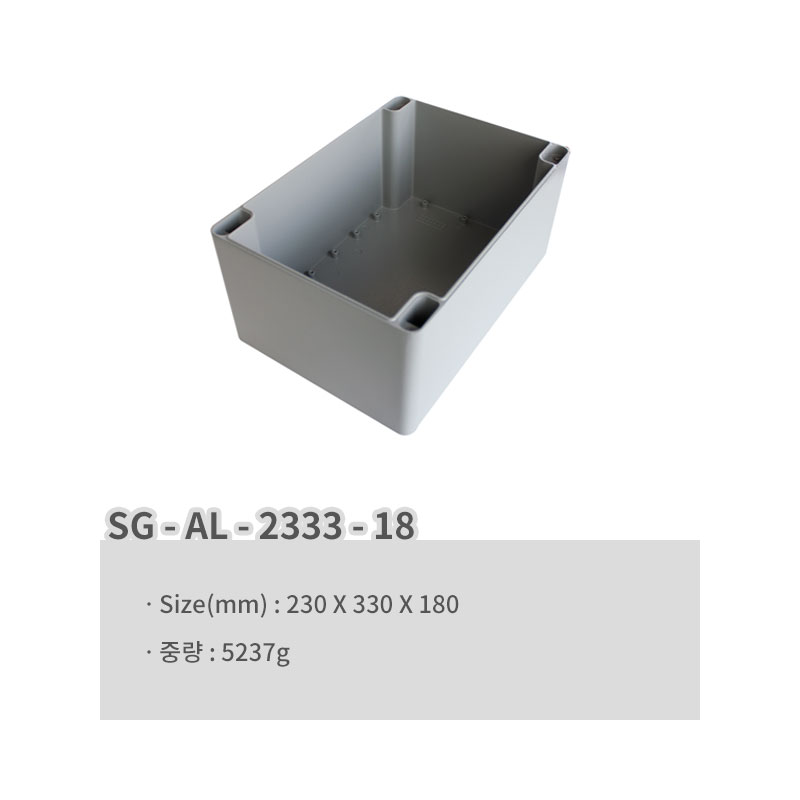

SG-AL-2333-18 | 230 X 330 X 180 | 5237 | 사진보기 | 영상보기 |
