AUHW Series 신호음 내장 LED 혼타입 경광등
- 시각적인 신호와 청각적인 신호를 동시에 전달
- LED표시등과 고음질 전자혼이 결합된 구조
- 8화음 고음질 출력으로 맑고 깨끗한 음질
- 내부 DIP S/W 조작에 의한 16가지 모드의 음색 조합 가능
- LED 점등-점멸 전환 S/W 내장, 적용 환경에 따라 음량 크기 조절 가능함
- 보호등급 : IP54
- 최대 음량 : Max. 105dB
- 재질 : 그로브 [PC], 몸체 [ABS], 반사갓 [내열형 ABS]
- 사용 주위 온도 : -20 ~ 40℃

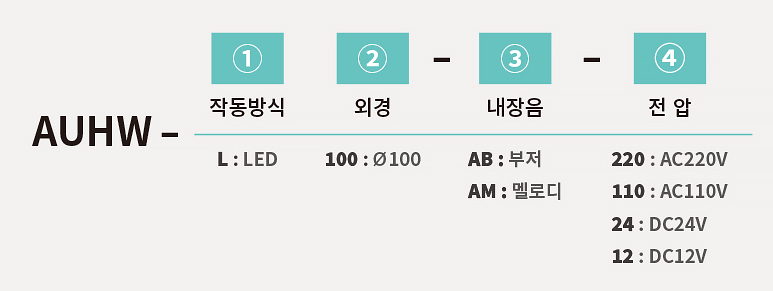

Nomenclature 형명식별법
![](wp-content/uploads/2024/05/auhw_01.jpg)
제품 사양
◎ 제품 내부의 DIP S/W 설정을 통하여 기본 출하사양 (AM, AB)외 설정 가능
◎ 주문사양으로 원하는 셋팅을 설정하여 주문 가능
모델명 | S/W 기본 설정 | 채널 | 음색 | 정격전압 | 소비전류 | 색상 |
---|---|---|---|---|---|---|
AUHW-L100-AM | 멜로디(AM)
딥스위치 2,3,4번 ON |
A1 (황색)
A2 (녹색) A3 (청색) A4 (백색) |
터키 행진곡
피아노 소나타 즐거운 나의 집 엘리제를 위하여 |
AC110V
AC220V DC12V DC24V |
0.056A
0.028A 0.15A 0.20A |
●적색(R)
●황색(Y) ●녹색(G) |
AUHW-L100-AB | 부저(AB)
딥스위치 1,2번 ON |
삐~삐~삐
딩동 삐이이 삐삐삐삐 |
내장음 사양표
◎ 사용자의 선택에 따라 DIP 스위치 및 입력핀 채널 조정으로 변경이 가능함
DIP / SW 조정 | A1 | A2 | A3 | A4 |
---|---|---|---|---|
![]() 전체 OFF |
딩동댕 | 피아노 소나타 | 요술피리 | 즐거운 나의집 |
![]() 1번 ON |
딩동 | 전화벨 | 삐삐삡 | 딩동댕 |
![]() 2번 ON |
요술피리 | 피아노 소나타 | 엘리제를 위하여 | 전화벨 |
![]() 3번 ON |
피아노 소나타 | 터키 행진곡 | 즐거운 나의집 | 요술피리 |
![]() 4번 ON |
엘리제를 위하여 | 터키 행진곡 | 즐거운 나의집 | 삐삐삐삐 |
![]() 1,2번 ON |
삐~삐~삐 | 딩동 | 삐이이 | 삐삐삐삐 |
![]() 1,3번 ON |
요술피리 | 엘리제를 위하여 | 터키 행진곡 | 즐거운 나의집 |
![]() 1,4번 ON |
요술피리 | 즐거운 나의집 | 전화벨 | 딩동댕 |
![]() 2,3번 ON |
요술피리 | 터키 행진곡 | 피아노 소나타 | 삐삐삐삐 |
![]() 2,4번 ON |
즐거운 나의집 | 요술피리 | 터키 행진곡 | 딩동 |
![]() 3,4번 ON |
요술피리 | 즐거운 나의집 | 딩동 | 전화벨 |
![]() 1,2,3번 ON |
엘리제를 위하여 | 즐거운 나의집 | 요술피리 | 피아노 소나타 |
![]() 1,2,4번 ON |
요술피리 | 터키 행진곡 | 즐거운 나의집 | 삐~삐~삐 |
![]() 1,3,4번 ON |
요술피리 | 피아노 소나타 | 즐거운 나의집 | 딩동댕 |
![]() 2,3,4번 ON |
터키 행진곡 | 피아노 소나타 | 즐거운 나의집 | 엘리제를 위하여 |
![]() 1,2,3,4번 ON |
피아노 소나타 | 요술피리 | 엘리제를 위하여 | 터키 행진곡 |
결선도
![](wp-content/uploads/2024/05/auhw_02.jpg)

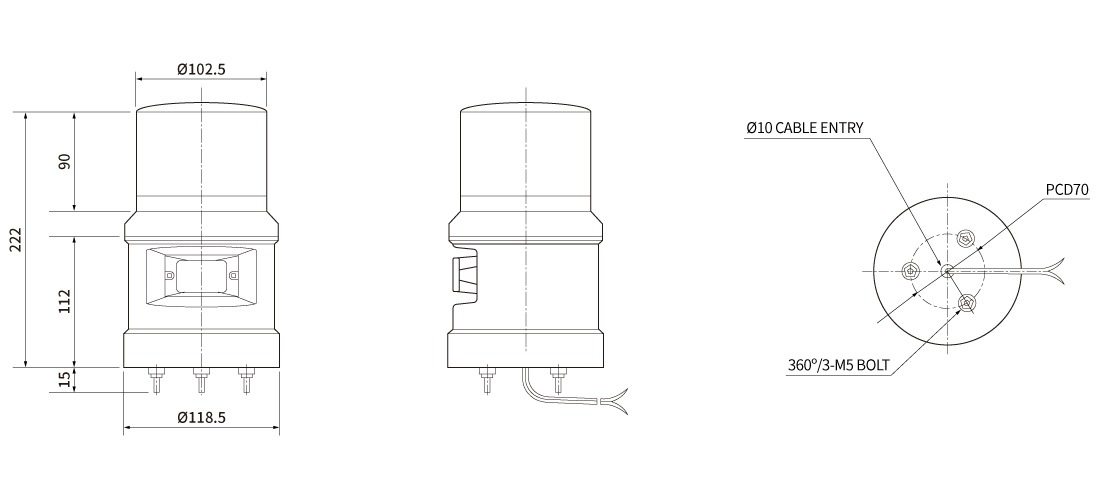

외형도
![](wp-content/uploads/2024/05/auhw_03.jpg)
기능 설정

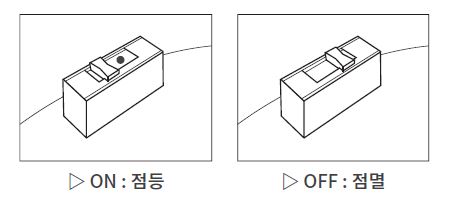

◎ 점등 / 점멸
- 출고 시에는 점등 동작으로 설정되어 있습니다.
- 제품 구입 후 사용자가 필요한 동작을 재설정할 수 있습니다.
![](wp-content/uploads/2024/05/auhw_06.jpg)
◎ 내장음 선택 스위치
- 사용자 선택에 따라 내부 DIP 스위치로 음색 조합이 가능합니다.
![](wp-content/uploads/2024/05/auhw_07.jpg)

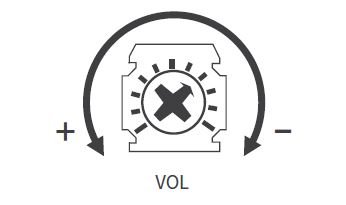

◎ 음량 크기 조절
- 내부 음량 조절 Volume을 시계(cw) 방향으로 돌리면 음량이 감소하고 반시계(ccw) 방향으로 돌리면 음량이 증가합니다.
![](wp-content/uploads/2024/05/auhw_08.jpg)

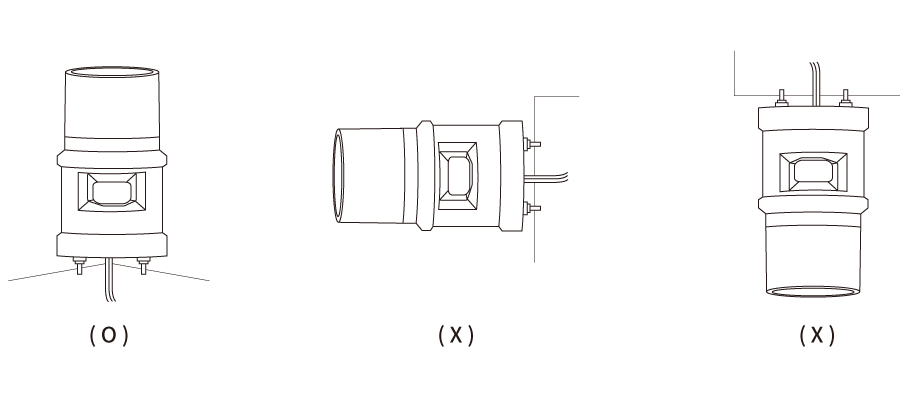

설치 시 주의사항
◎ 제품 설치 시 올바른 방향으로 설치 하십시오.
◎ 전원선 인출부가 아래로 향하게 설치 하십시오.
◎ 전원선 인출부가 측면이나 하늘을 향하게 설치하면 수분이나 빗물이 침투하기 쉬워 파손의 원인이 됩니다.
![](wp-content/uploads/2024/05/auhw_04.jpg)
