접지 부스바

  • 접지부스바는 99.9% 구리로 제작

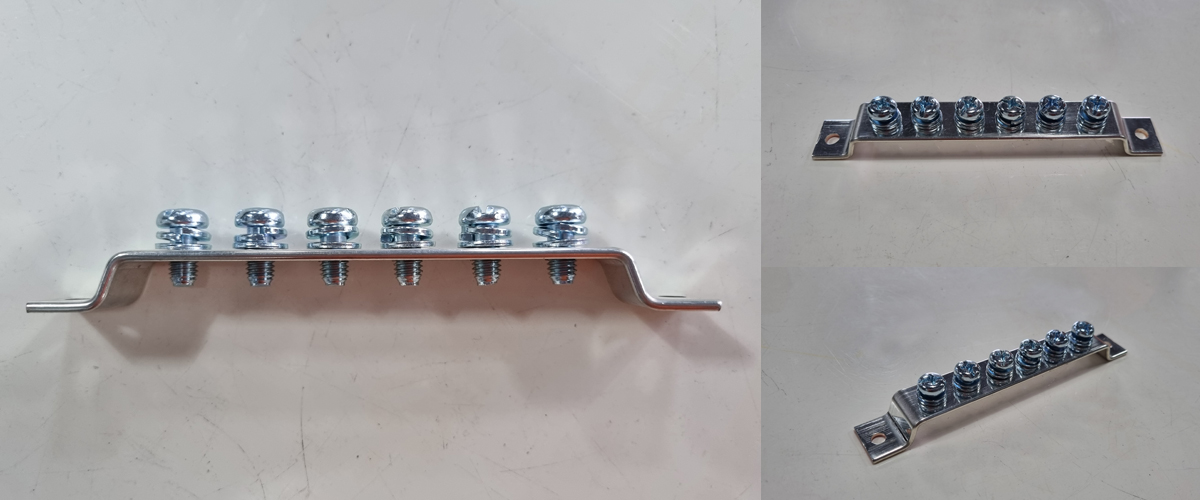

  • 1열은 절곡형으로 3p~20p까지 있음
  • 2열은 절곡형과 일자형 타입으로 6p~30p까지 있음
  • 허용 오차 : ±1 mm
  • 재질 : 99.9% 동 부스바 + 석도금
  • 볼트 사이즈 : M5(1열) / M4, M5(2열)
  • 제품인증 : ROHS
카달로그 보기

접지 부스바는 99.9% 구리로 제작되어 주석 도금된 제품으로 1열, 2열로 3P에서 6P까지 다양한 종류가 있으며 전기 설비 등의 접지 용도로 안전한 사용이 가능하도록 제작 되었습니다.

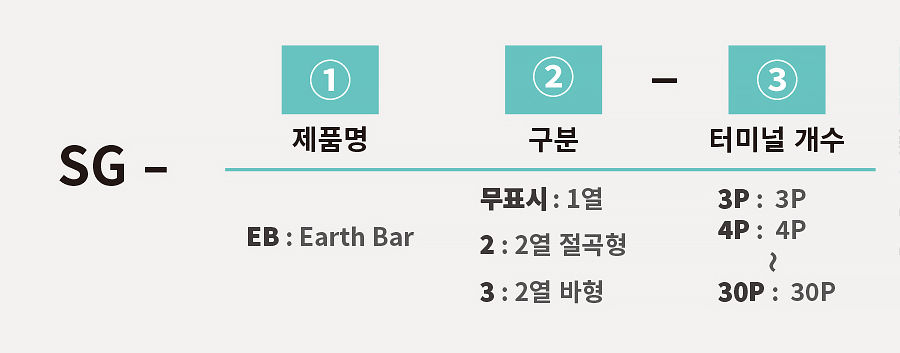

Nomenclature 형명식별법
  • 제품명 : Earth Bar
  • 구분 : 무표시 – 1열 / 2 – 2열 절곡형 / 3 – 2열 일자형
  • 터미널 개수 : 3P ~ 30P

제품 사양

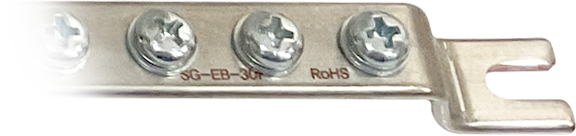

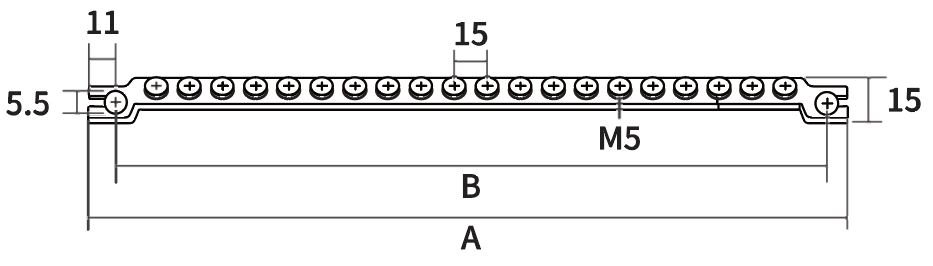

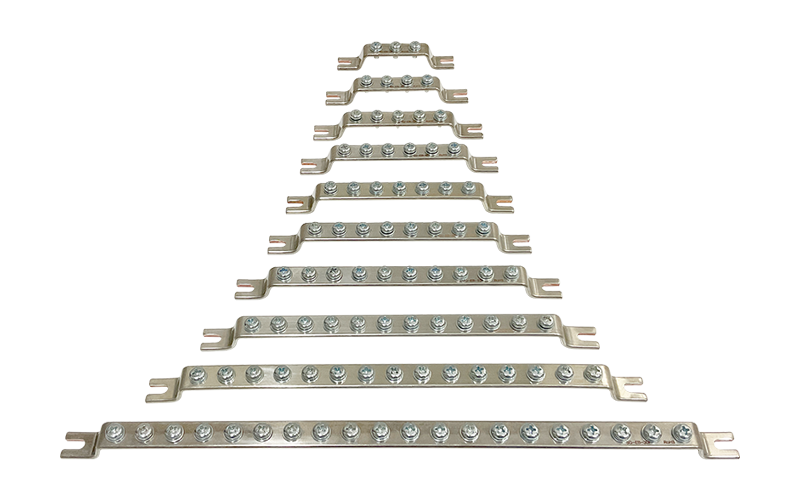

SG-EB

EB1
EB1
EB1
모델명 사이즈(mm) 무게(g)
A B 두께(t)
SG-EB-3P 92 75 15 3 435
SG-EB-4P 107 90 505
SG-EB-5P 122 105 595
SG-EB-6P 137 120 675
SG-EB-7P 152 135 760
SG-EB-8P 167 150 830
SG-EB-10P 197 180 970
SG-EB-12P 227 210 1120
SG-EB-15P 272 255 1360
SG-EB-20P 347 330 1760

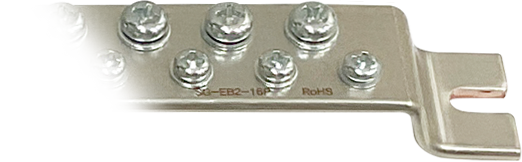

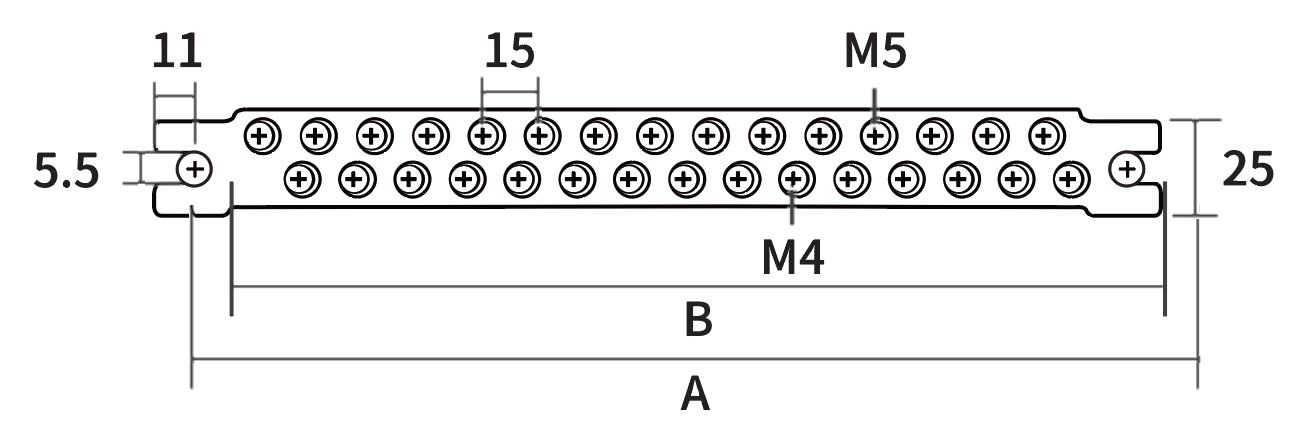

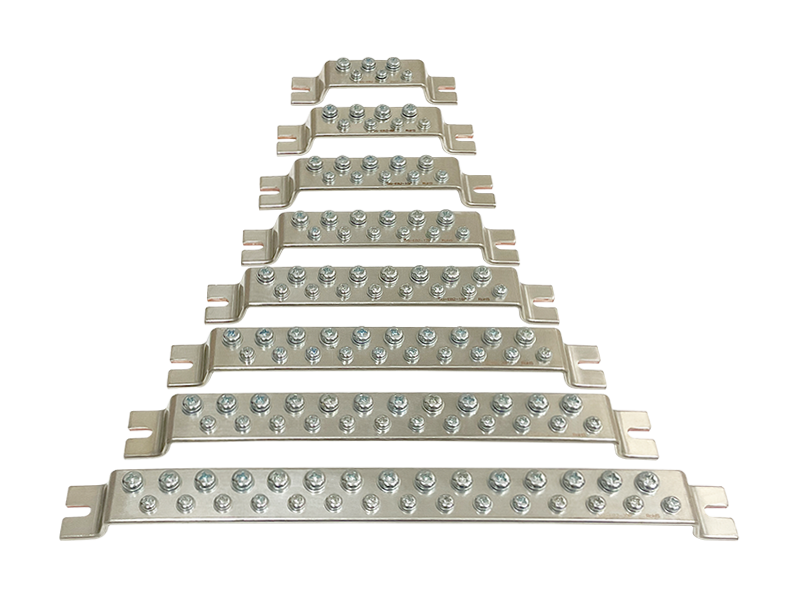

SG-EB2

EB1
EB1
EB1
모델명 사이즈(mm) 무게(g)
A B 두께(t)
SG-EB2-6P 99 82 25 3 810
SG-EB2-8P 114 97 930
SG-EB2-10P 129 112 1070
SG-EB2-12P 144 127 1190
SG-EB2-16P 174 157 1440
SG-EB2-20P 204 187 1720
SG-EB2-24P 234 217 1950
SG-EB2-30P 279 262 2350

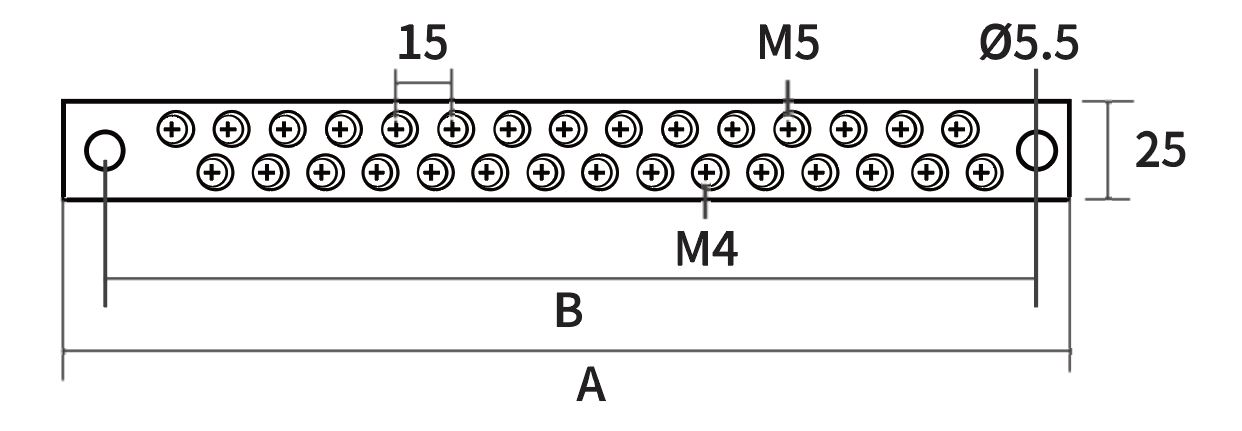

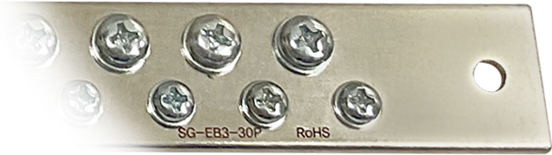

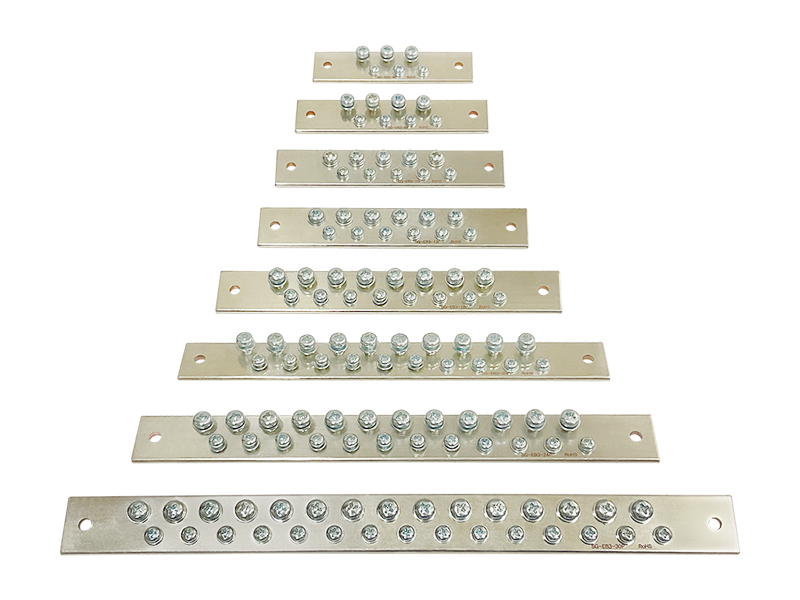

SG-EB3

EB1
EB1
EB1
모델명 사이즈(mm) 무게(g)
A B 두께(t)
SG-EB3-6P 99 82 25 3 720
SG-EB3-8P 114 97 860
SG-EB3-10P 129 112 990
SG-EB3-12P 144 127 1090
SG-EB3-16P 174 157 1380
SG-EB3-20P 204 187 1630
SG-EB3-24P 234 217 1890
SG-EB3-30P 279 262 2290
