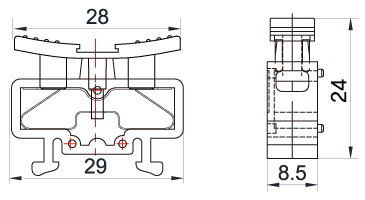

푸쉬 부분을 누른 상태로 규격에 맞는 탈피된 전선을 삽입해 연결하여 사용하는 제품입니다. 찬넬 취부 전용으로 사용되며 제품 푸시 부분 홈에 기명띠를 끼워 사용이 가능합니다.
Nomenclature 형명식별법
- ① 제품명 : Wire Connector
- ② 커넥터 개수 : 1Pin
제품 특징
- 찬넬에 고정하여 사용하는 레일식 커넥터 제품
- 본체는 PC 재질이고 PUSH 부분은 ABS 재질로 제작되어 내열성이 우수하고 충격에 강함
- 측판은 별도로 구매 가능함
제품 사양
- 색 상 : PUSH – 아이보리, 녹색 / 본체 – 검정색
- 사용 온도 : -20℃ ~ 70℃
- 재 질 : 본체 [PC] / PUSH [난연 ABS]
- 사용 전선 규격 : 1.5㎟ ( 20 ~ 16AWG )
- 정격 입력 전압 : 250V
플라스틱 커넥터 박스
플라스틱 커넥터 박스는 터미널 단자대 대신 전선 탈피 커넥터를 사용하여 시간과 비용을 절약할 수 있는 제품입니다.
Nomenclature 형명식별법
- ① 제품명 : Plastic Connector Boxes
- ② 커넥터 개수 : 6, 10, 15, 20Pin
| Model | Size(mm) | 중량(g) | 사진 |

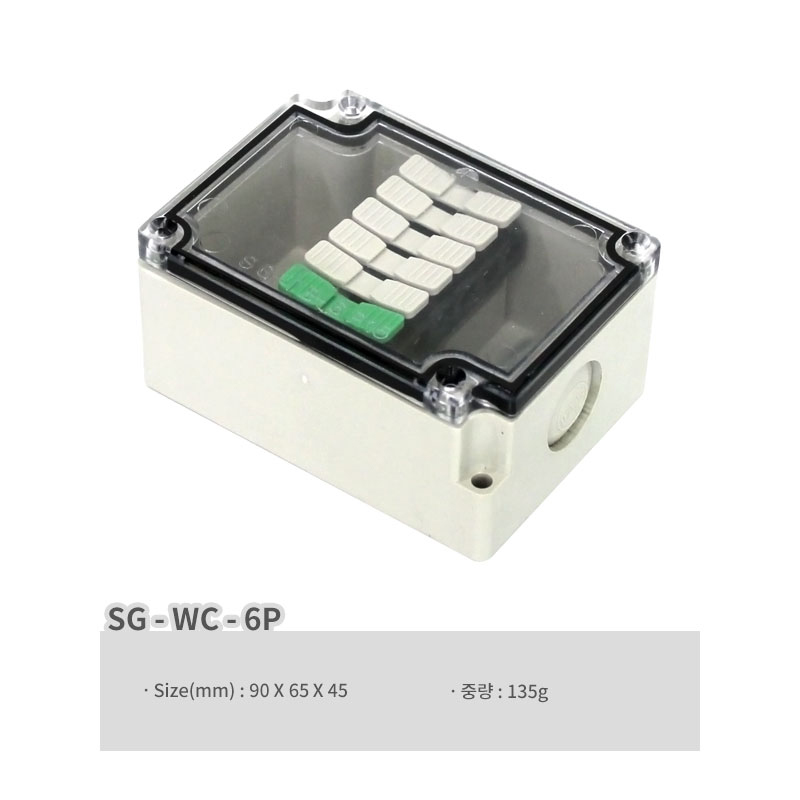

| SG-WC-6P | 90 X 65 X 45 | 135 | 사진보기 |

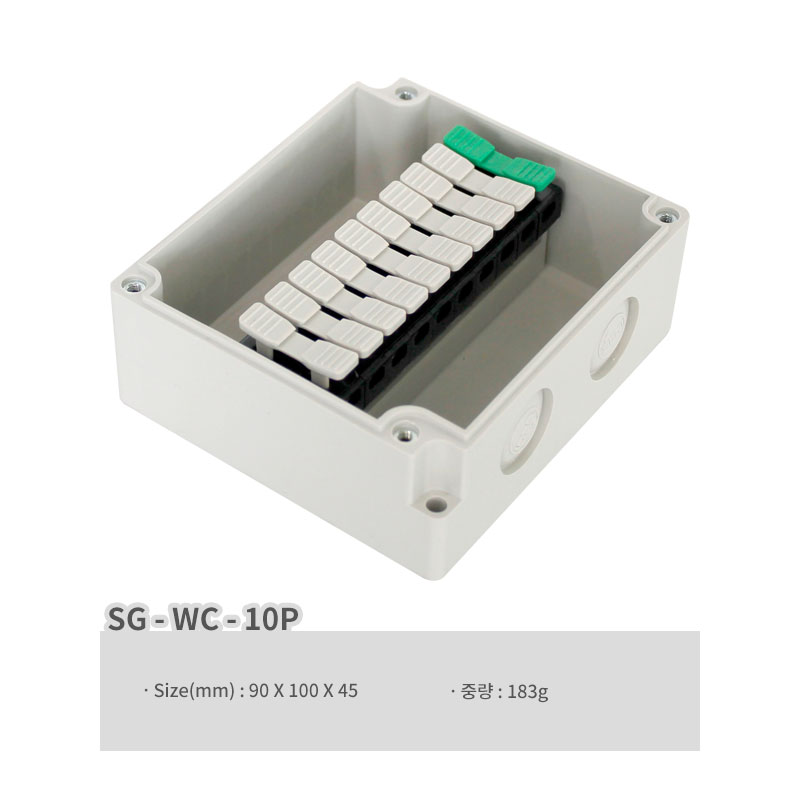

| SG-WC-10P | 90 X 100 X 45 | 183 | 사진보기 |

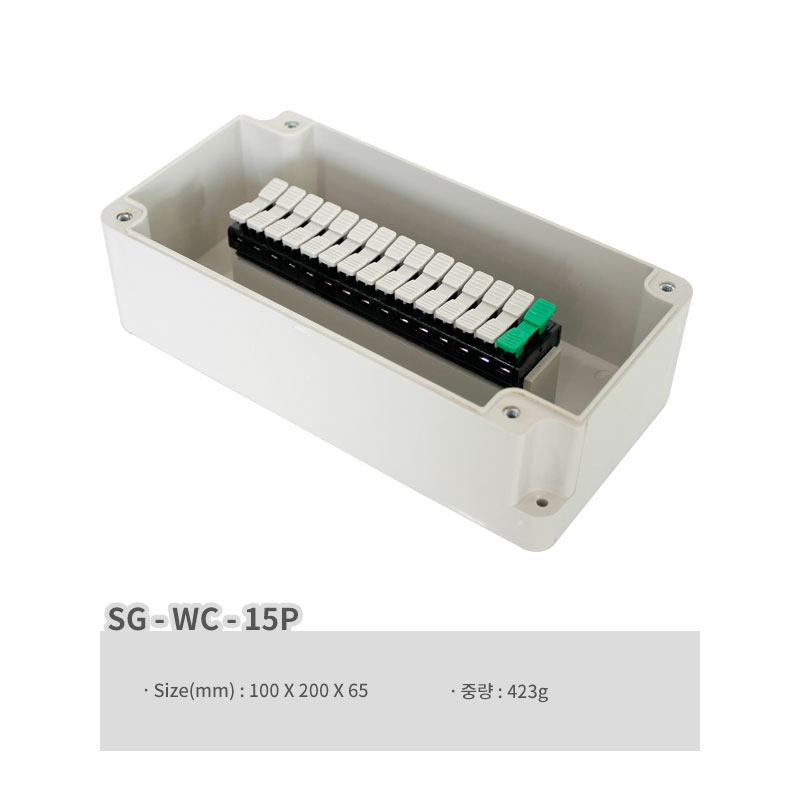

| SG-WC-15P | 100 X 200 X 65 | 423 | 사진보기 |

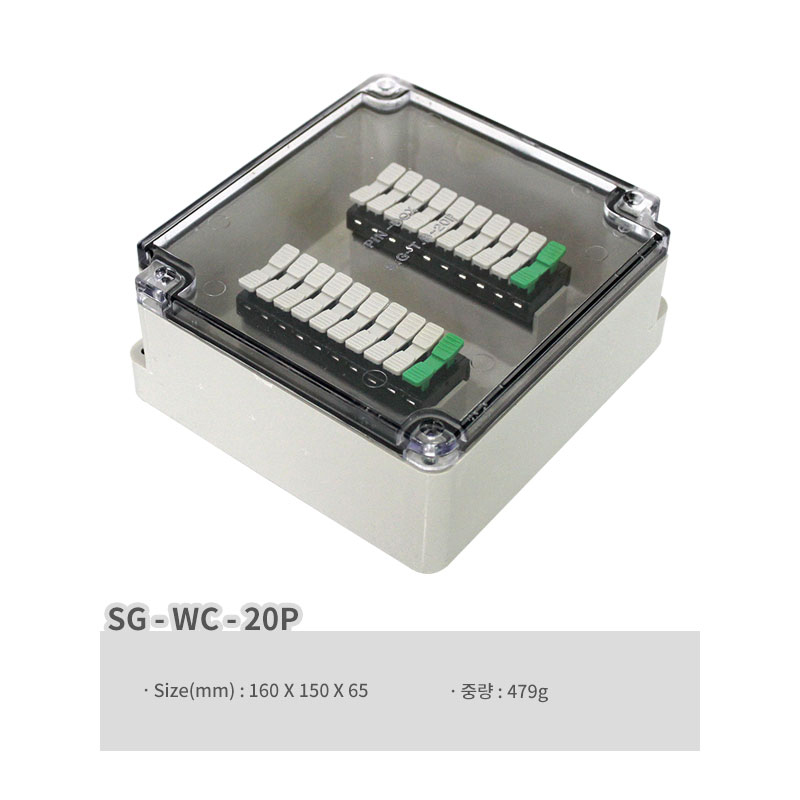

| SG-WC-20P | 160 X 150 X 65 | 479 | 사진보기 |
