led 아이콘  AUW – L80   다기능 LED 경광등

카달로그 보기
  • 외경 80mm 소형 다기능 LED 경광등
  • 다기능 LED 경광등은 내장된 마이크로칩을 사용하여 점등, 회전, 회전-점멸, 점멸 4가지 동작을 선택하여
    사용가능
  • 진동이 심하거나 전구교환이 어려운 장소에 사용하기 적합
  • 고휘도 LED 소자를 사용하여 빛의 발산효과가 우수
  • 전자회로 기판을 사용하여 수명이 반영구적임
  • 제품 내부 기판의 점퍼핀 이나 전환 스위치를 조정하여 AC110V ↔ AC220V 전환사용 가능
  • 내장음 : 기본 3음(표 참조)
  • 최대 음량 : Max. 80dB at 1m (주변환경에 따라 실제 데시벨보다 낮게 측정될 수 있음)
  • 바디 색상 : 블랙, 실버
  • 재질: 그로브 [GPPS] / 몸체 [ABS]
  • 사용 주위 온도 : -25 ~ 50℃
  • 기본전선길이 : 300mm



Nomenclature 형명식별법



제품 사양





AUW-L80

  • 외경 80mm 소형 다기능 LED 경광등
  • 바디 색상 : 블랙, 실버
  • 재질 : 그로브 [GPPS], 몸체 [ABS]
  • 색상 :  적색 (R) ●   황색 (Y) ●   녹색 (G) ●   청색 (B) ●   주황색 (O) ●
MODEL 정격 전압 소비 전류 LED EA 중량 색상
AUW-L80 AC110V 0.04 (A) 24EA 373g 적색 (R)
황색 (Y)
녹색 (G)
청색 (B)
주황색 (O)
AC220V 0.02 (A)
DC12V 0.14 (A) 296g
DC24V 0.17 (A)



내장음 사양
  • 기본 3음
  • 최대 음량 : Max. 80dB at 1m(주변환경에 따라 실제 데시벨보다 낮게 측정 될 수 있음)
내장음 출력 내장음 음색
Max. 80dB 부저 AB 삐~~~삐
삐~삐~삐
윙윙윙
멜로디 AM 엘리제를 위하여
즐거운 나의 집
런던다리가 무너지네
싸이렌 AS 긴 급
응 급
화 재



LED DIP 스위치 조정법
램프 내부 DIP 스위치

점등 / 점멸 / 회전 / 회전-점멸 4가지 동작 중 선택하여 사용가능

DIP / SW
1
2
1
2
1
2
1
2
DIP LED-DIP_1 LED-DIP_4 LED-DIP_2 LED-DIP_3
ON


OFF



동 작 점등

점등

점멸

점멸

회전

회전

회전/점멸

회전/점멸

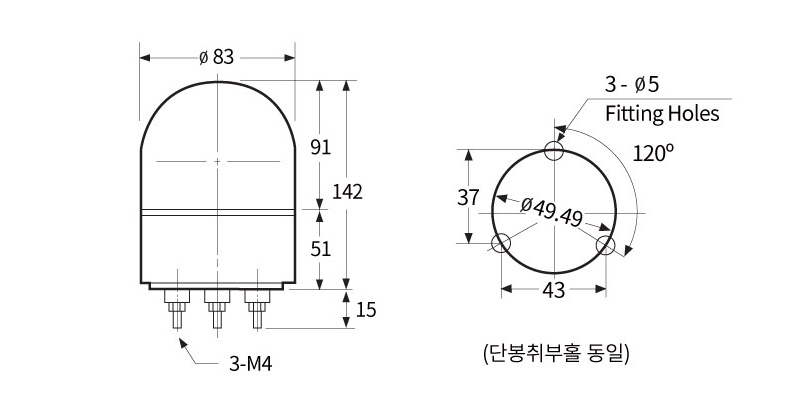

제품 외형도
AUW-L80
