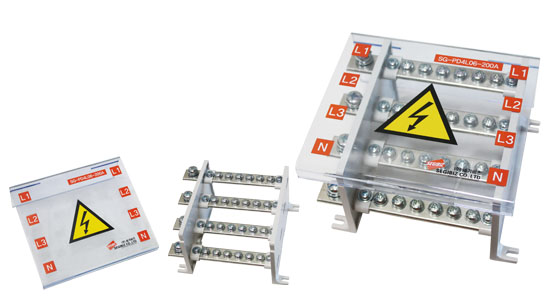

전원분배기
- 2단 / 3단 / 4단이 있고 터미널이 6P /10P가 있음
- 용량 50A / 100A / 200A 가 있음
- 탈부착이 가능한 보호 커버가 있어 감전 등의 사고를 사전에 방지할 수 있음
- 부스바 방향 (좌, 우) 위치 변경 가능함
- 35mm 찬넬 취부가능
- 제품인증 :
전원분배기는 메인 전원에서 공급된 2차 전원을 각 상의 1차 전원으로 분배하는 장치 입니다. 기존의 복잡한 분배 방식을 개선하여 설치 작업의 효율성을 높여 주는 제품입니다. PC재질의 커버 및 내열성 재질 측판을 사용해 충격과 열에 강하여 안전하게 사용하실 수 있습니다.

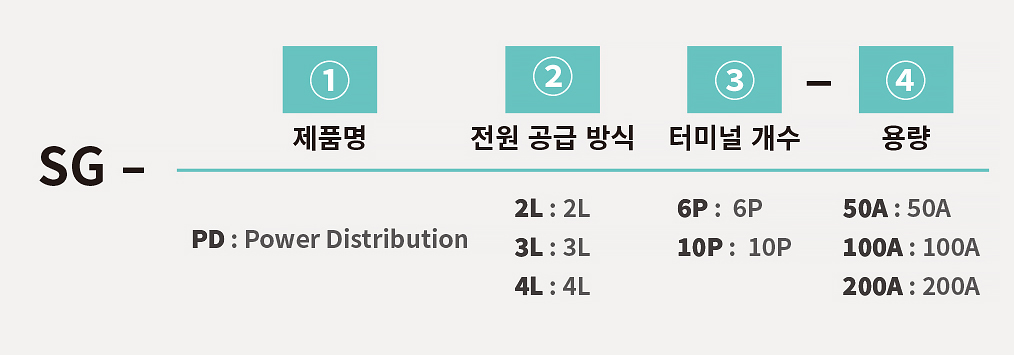

Nomenclature 형명식별법
- ① 제품명 : Power Distribution
- ② 전원 공급 방식 : 2L / 3L / 4L
- ③ 터미널 개수 : 6P / 10P
- ④ 용량 : 50A / 100A / 200A
제품 사양
- 허용 전류 : 50A / 100A / 200A
- 정격 입력 전압 : 600V
- 허용 오차 : ±1mm
- 사용 온도 : -20℃ ~ 110℃
- 재질 : 내연성 재질 – 측판 [mPPO] / 커버 [PC]
- 부스바 : 99.9% 동 부스바 + 석도금
2L
2L

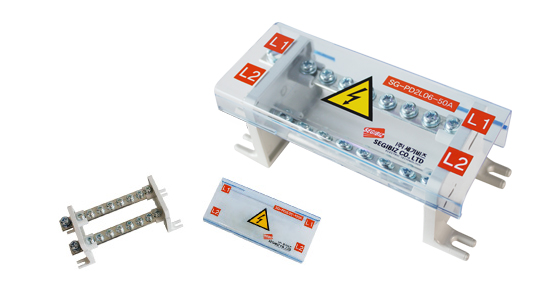

SG-PD2L06-50A
- Size(mm) : 119mm x 49mm x 47mm
- 중량(g) : 90g
2L

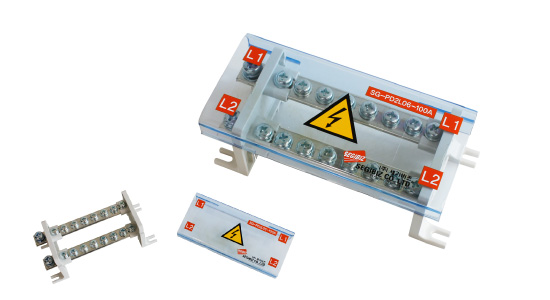

SG-PD2L06-100A
- Size(mm) : 132mm x 59mm x 48mm
- 중량(g) : 173g
2L

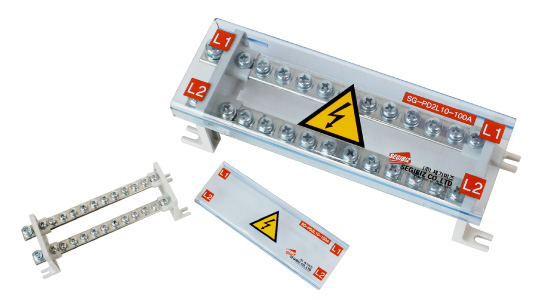

SG-PD2L10-100A
- Size(mm) : 180mm x 59mm x 48mm
- 중량(g) : 240g
3L
3L

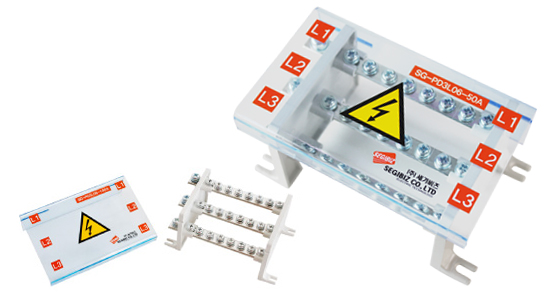

SG-PD3L06-50A
- Size(mm) : 119mm x 70mm x 59mm
- 중량(g) : 133g
3L

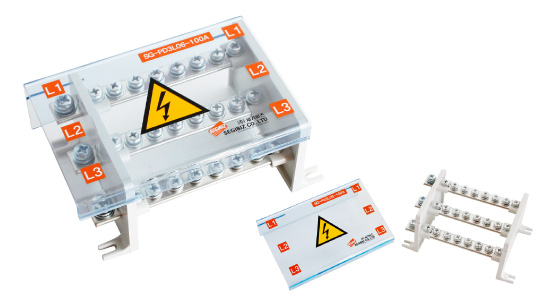

SG-PD3L06-100A
- Size(mm) : 132mm x 85mm x 60mm
- 중량(g) : 265g
3L

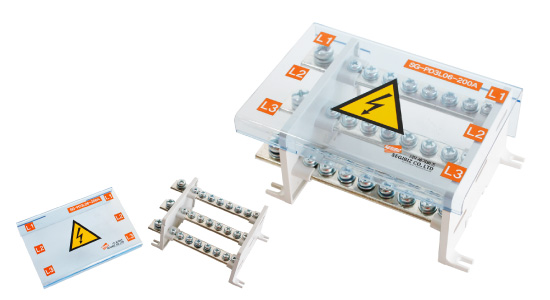

SG-PD3L06-200A
- Size(mm) : 144mm x 103mm x 67mm
- 중량(g) : 480g
※ 250A까지 사용가능
3L

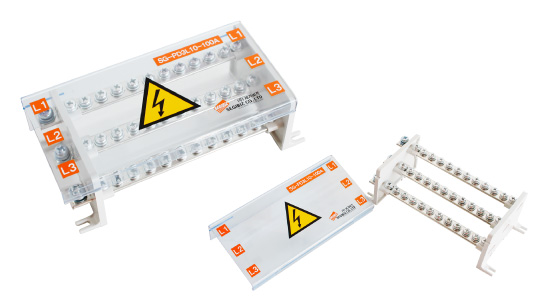

SG-PD3L10-100A
- Size(mm) : 180mm x 85mm x 60mm
- 중량(g) : 357g
3L

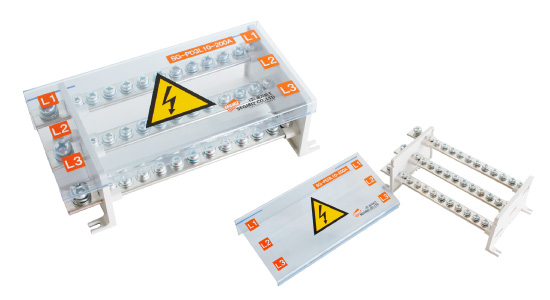

SG-PD3L10-200A
- Size(mm) : 211mm x 103mm x 67mm
- 중량(g) : 650g
※ 250A까지 사용가능
4L
4L

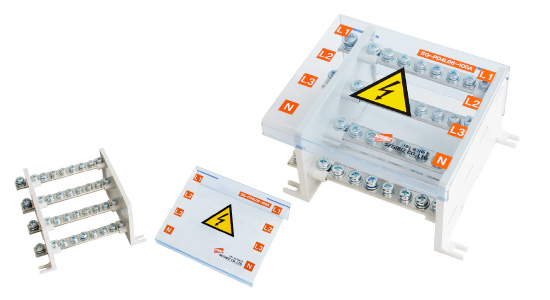

SG-PD4L06-100A
- Size(mm) : 132mm x 111mm x 72mm
- 중량(g) : 355g
4L

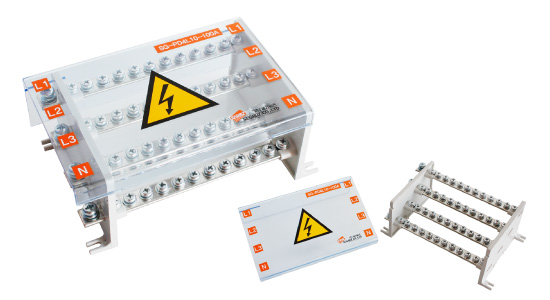

SG-PD4L10-100A
- Size(mm) : 180mm x 111mm x 72mm
- 중량(g) : 480g
4L

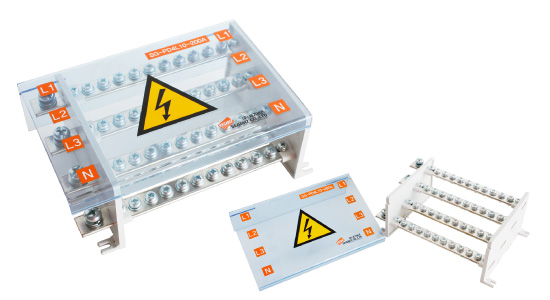

SG-PD4L10-200A
- Size(mm) : 200mm x 135mm x 81mm
- 중량(g) : 878g
※ 250A까지 사용가능
| Model | Size(mm) | 부스바 size(mm) | 전원고정 볼트 |
볼트 size(mm) | 취부 및 홀 size(mm) | 중량(g) | 영상 |
| SG-PD2L06-50A | 119 X 49 X 47 | 2t X 10 | M5 | M4 | 105 X 39 / Ø4.2 | 90g | 영상보기 |
| SG-PD3L06-50A | 119 X 70 X 59 | 2t X 10 | M5 | M4 | 105 X 60 / Ø4.2 | 133g | 영상보기 |
| SG-PD2L06-100A | 132 X 59 X 48 | 3t X 15 | M6 | M5 | 118 X 49 / Ø4.2 | 173g | 영상보기 |
| SG-PD2L10-100A | 180 X 59 X 48 | 3t X 15 | M6 | M5 | 166 X 49 / Ø4.2 | 240g | 영상보기 |
| SG-PD3L06-100A | 132 X 85 X 60 | 3t X 15 | M6 | M5 | 118 X 75 / Ø4.2 | 265g | 영상보기 |
| SG-PD3L06-200A | 144 X 103 X 67 | 4t X 20 | M8 | M6 | 130 X 93 / Ø4.2 | 480g | 영상보기 |
| SG-PD3L10-100A | 180 X 85 X 60 | 3t X 15 | M6 | M5 | 166 X 75 / Ø4.2 | 357g | 영상보기 |
| SG-PD3L10-200A | 211 X 103 X 67 | 4t X 20 | M8 | M6 | 186 X 93 / Ø4.2 | 650g | 영상보기 |
| SG-PD4L06-100A | 132 X 111 X 72 | 3t X 15 | M6 | M5 | 118 X 101 / Ø4.2 | 355g | 영상보기 |
| SG-PD4L10-100A | 180 X 111 X 72 | 3t X 15 | M6 | M5 | 166 X 101 / Ø4.2 | 480g | 영상보기 |
| SG-PD4L10-200A | 200 X 135 X 81 | 4t X 20 | M8 | M6 | 186 X 123 / Ø4.2 | 878g | 영상보기 |
