단자대형 전원분배기

카달로그 보기

  • 용량 100A / 200A / 250A / 400A 가 있음
  • 4P / 6P / 8P / 9P / 12P가 있음
  • 기존형보다 컴팩트한 사이즈로 좁은 공간에도 효율적으로 사용이 가능함
  • 힌지형 보호 커버와 입력단자 보호 커버 설치로 감전 등의 사고를 사전에 방지함
  • 본체에 나사 체결 및 찬넬 취부가 가능하여 설치 및 유지관리가 편리함
  • 제품인증 : ROHSCE

단자대형 전원분배기는 소형 사이즈로 경제적이며 작업 효율을 개선하여 편리하게 사용이 가능합니다. 좁은 공간에서 제품 본체에 직접 취부하여 사용하거나 표준 35mm 찬넬에 장착하여 사용이 가능하며 각각 입력단자 1개와 4~8개의 출력단자로 구성되어 있습니다. 내열성 재질을 사용하여 충격과 열에도 강하며 부스바는 구리 99.9%에 주석으로 도금이 되어 황동에 비해 전도율이 높고 전원인입부 보호 커버로 더욱 안전하고 편리한 사용이 가능합니다.

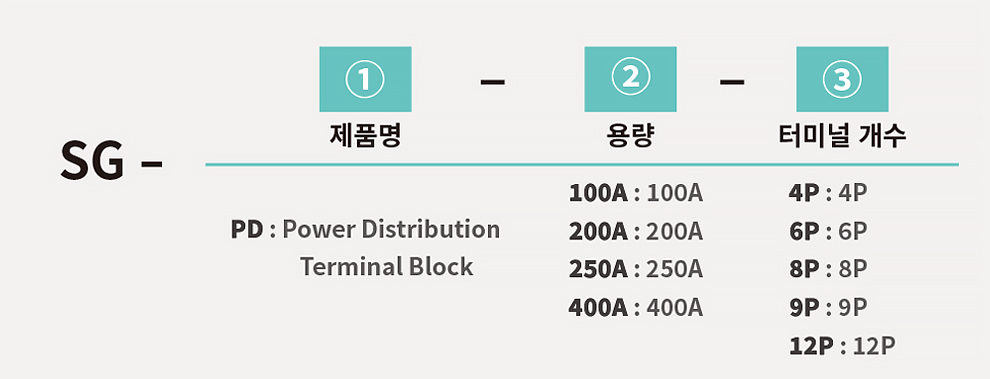

Nomenclature 형명식별법
  • 제품명 : Power Distribution Terminal Block
  • 용 량 : 100A / 200A / 250A / 400A
  • 터미널 개수 : 4P / 6P / 8P / 9P / 12P

제품 사양
  • 허용 전류 : 100A (50A 공용 사용 가능) / 200A / 250A / 400A
  • 피치 : 20mm / 30mm / 40mm
  • 정격 입력 전압 : 600V
  • 허용 오차 : ±1mm
  • 사용 온도 : -20℃ ~ 110℃
  • 재질 : 내열성 재질 – 측판 [mPPO] / 커버 [PC]
  • 부스바 : 99.9% 동 부스바 + 석도금

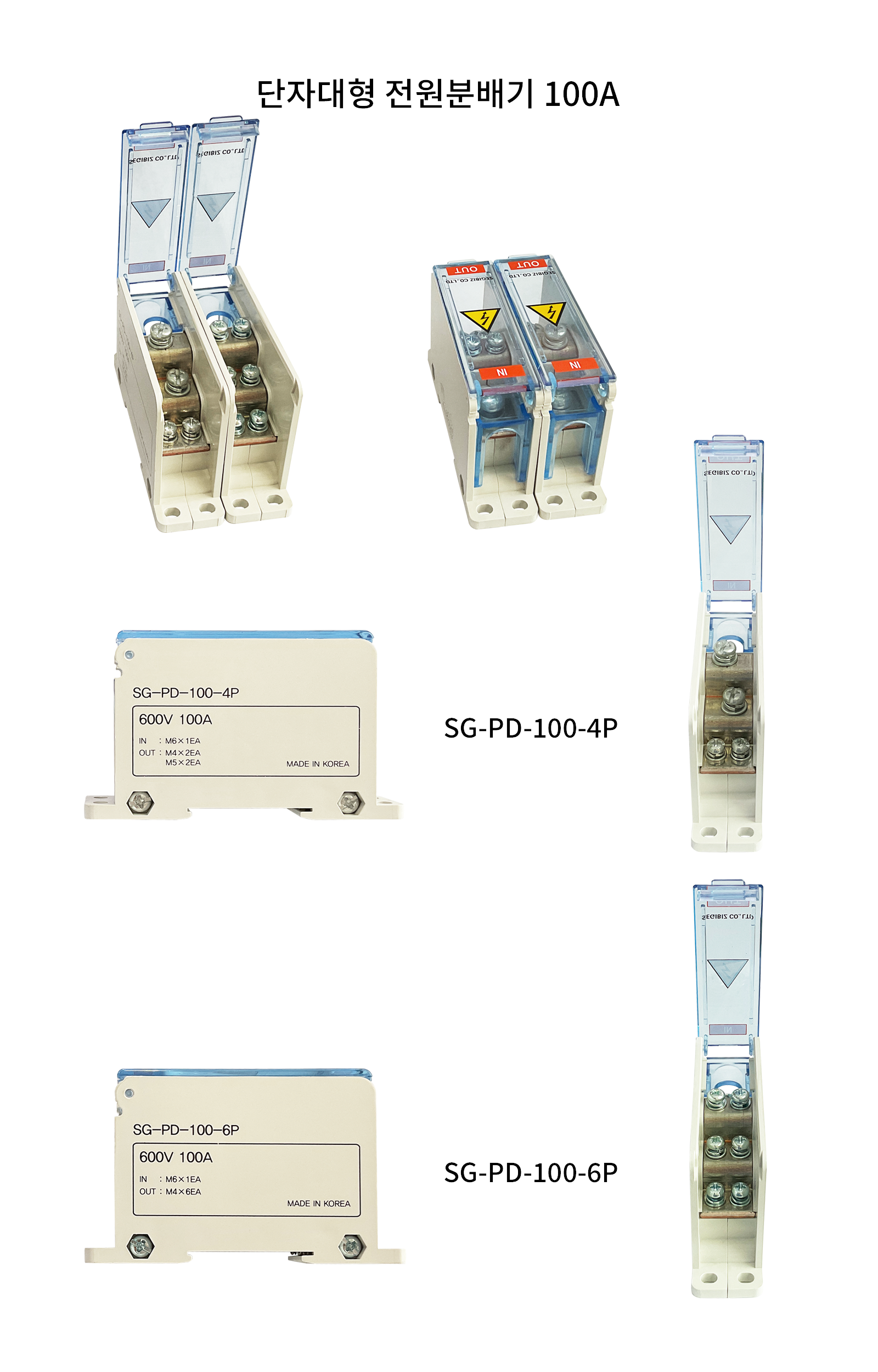

SG-PD-100A
사진보기
Model SG-PD-100-4P SG-PD-100-6P
정격용량 600V /100A
피치 20mm
IN 볼트사이즈 M6
OUT 볼트사이즈 M4 X 2 , M5 X 2 M4 X 6
부스바 Size 3t X 20mm
제품 Size 25mm x 95mm x 58mm
취부 Size & 홀 85.5mm x 12.4mm / Ø4.5
중량 104g

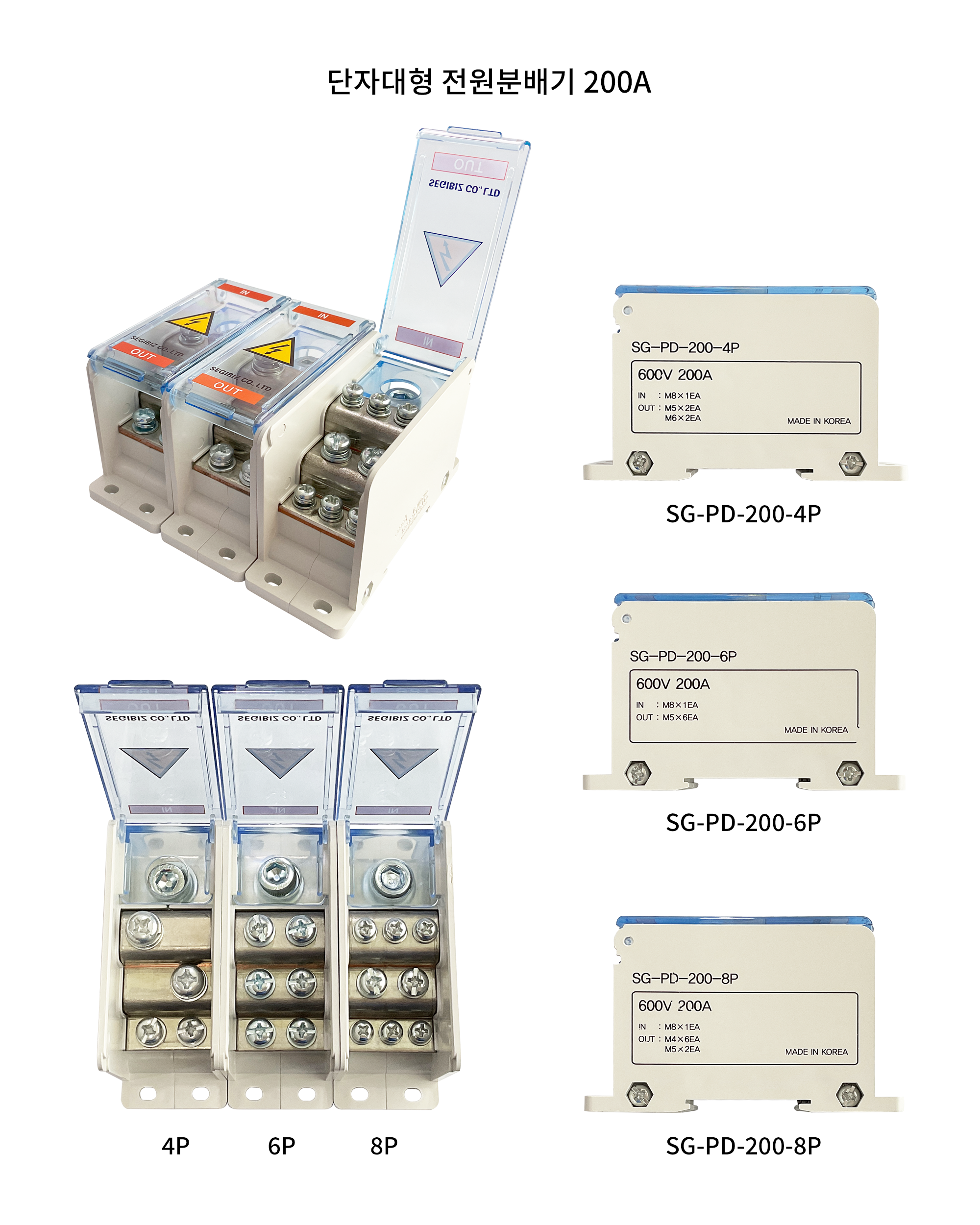

SG-PD-200A
사진보기
Model SG-PD-200-4P SG-PD-200-6P SG-PD-200-8P
정격용량 600V / 200A
피치 30mm
IN 볼트사이즈 M8
OUT 볼트사이즈 M5 X 2 , M6 X 2 M5 X 6 M4 X 6 , M5 X 2
부스바 Size 3t X 30mm
제품 Size 35mm x 95mm x 58mm
취부 Size & 홀 85.5mm x 17.4mm / Ø4.5
중량 165g 163g

※ 250A 까지 사용가능

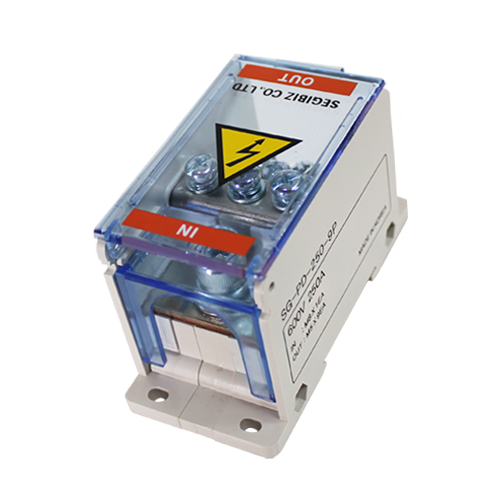

SG-PD-250A
사진보기
Model SG-PD-250-9P SG-PD-250-12P
정격용량 600V /250A
피치 40mm
IN 볼트사이즈 M8
OUT 볼트사이즈 M5 X 9 M4 X 12
부스바 Size 3t X 40mm
제품 Size 45mm x 95mm x 58mm
취부 Size & 홀 85.5mm x 27.4mm / Ø4.5
중량 230g

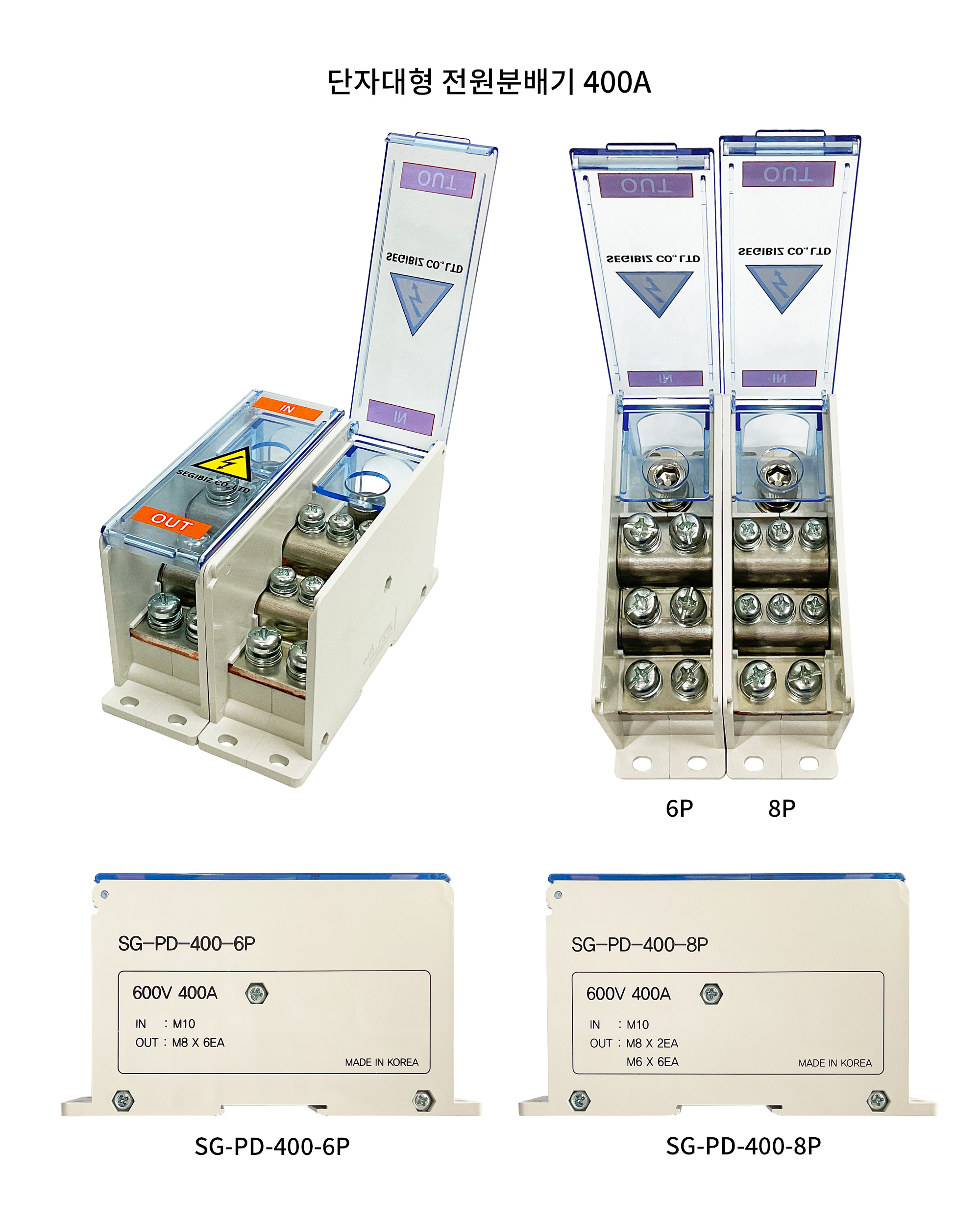

SG-PD-400A
사진보기
Model SG-PD-400-6P SG-PD-400-8P
정격용량 600V /400A
피치 40mm
IN 볼트사이즈 M10
OUT 볼트사이즈 M8 X 6 M8 X 2 , M6 X 6
부스바 Size 4t X 40mm
제품 Size 45mm x 148mm x 83mm
취부 Size & 홀 137mm x 22mm / Ø5.5
중량 419g 403g
