AUT-DN Series디바이스넷 시그널 타워램프
- 디바이스넷 전용 시그널 타워램프
- 별도의 디바이스넷 전용 l/o터미널 없이 네트워크에 직접 연결
- 설치 공간 절약 및 배선수 감소로 설치 및 유지 관리가 편리
- PLC의 디바이스넷 마스터에 의해 제어
- 주소(MAC ID)와 통신 속도는 내장된 딥스위치(Dip Switch)로 설정
- 디바이스넷 상의 모든 통신 속도(125kbps, 250kbps, 500kbps)를 지원하며 사용의 편리를 위해 자동 속도 설정 기능을 지원
- 점등형 DC24V 부저 내장 기본
- 단별 색상 이동 가능
- 하나의 시그널 타워 당 최대 5가지 색상의 LED유닛과 함께 부저 기능을 더하여 제공
- 전용 브라켓을 사용하여 취부함
- 외경 : 58mm / Max. 90dB
- 재질 : 렌즈 [GPPS], 몸체 [ABS], 반사갓 [PC]
- 사용 주위 온도 : -25℃ ~ 50℃ (무결빙)

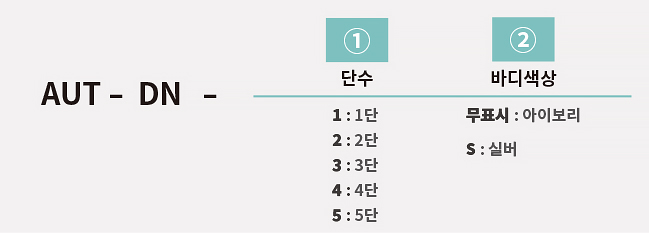

Nomenclature 형명식별법
제품 사양
AUT-DN디바이스넷 시그널 타워램프
| 형 식 | 단 수 | 전 압 | 제품 높이 (mm) | 중 량 (g) | 색 상 |
| AUT-DN | 1 | DC24V | 210.5 | 368 | (1단)●적색 (R) |
| 2 | 252 | 405 |
(1단)●적색 (R) (2단)●녹색 (G) |
||
| 3 | 293.5 | 442 |
(1단)●적색 (R) (2단)●황색 (Y) (3단)●녹색 (G) |
||
| 4 | 335 | 479 |
(1단)●적색 (R) (2단)●황색 (Y) (3단)●녹색 (G) (4단)●청색 (B) |
||
| 5 | 376.5 | 516 |
(1단)●적색 (R) (2단)●황색 (Y) (3단)●녹색 (G) (4단)●청색 (B) (5단)○백색 (w) |
디바이스 넷이란?

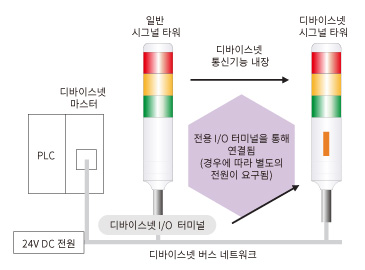

디바이스 전용 시그널 타워의 장점
디바이스넷 통신기능을 내장하여 네트워크에 직접연결
(전원선과 신호선이 단일 케이블에 통합)
- 공간절약
- 배선수 감소
- 설치 및 유지보수의 편리
디바이스 넷은 PLC,PC,센서,액츄에이터 등의 제어기기간의 상호 접속이 용이하게 할 수 있도록 하는 필드 버스입니다.
성배선에 의해 배선 비용을 절감하여 배선에 의한 오류를 줄이고 유지보수가 용이하며 실시간 제어에 사용될 수 있습니다.
CAN을 기반으로 하여 노이즈에 강합니다.
서로다른 벤더의 기기들 간의 상호접속을 허용하여 보다 경제적인 시스템 구축을 실현합니다.
전체 네트워크를 정지하지 않고 연결된 기기를 네트워크에서 제거 할 수 있습니다.
개방적인 필드 버스로써 폭넓은 용도로 사용되고 있습니다.
