전구아이콘led 아이콘  AUM Series   선박 중공업용 경광등

카달로그 보기
밀폐형 구조로 방수기능과 내부식성이 뛰어난 선박 중장비용 경광/섬광등
  • 몸체는 알루미늄 하우징 구조로 되어있어 충격에 강하고 내식성이 우수
  • 설치목적에 따라 2가지 타입의 하우징 및 전구 반사경, 다기능 LED,CAUTION LED 3가지 타입을 선택하여 사용이 가능함
  • 옥외 또는 선박 및 중공업용에 적합
  • 제품 내부 또는 단자박스 내에 단자대 설치
  • 재질 : 몸체 [ AL 7종 A AC7A ] / 링 [CU] / 그로브 [ GPPS, PC (125mm LED 및 CAUTION LED) ]
  • 몸체 표준 색상 : MUNSELL NO.7.5G/7.2
  • 사용 주위 온도 : -25 ~ 50℃

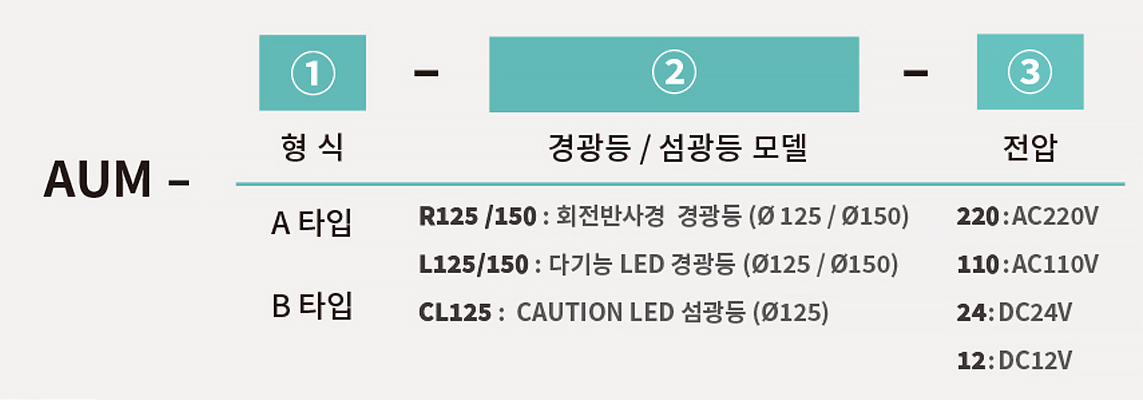

Nomenclature 형명식별법



아이콘 설명 및 제품 구성
AUM Series 제품 구성도
AUM 타입
1 몸체형식

◎ A/B 용도에 따른 2가지 하우징 종류가 있음

AUM-A

◎ 단자박스가 부착되지 않은 기본 하우징 모델
◎ 단자박스가 없어 좁은 공간 또는 천정 위에 장착하기 적합함

AUM-B

◎ 하우징에 단자박스가 장착됨
◎ 단자박스가 부착되어 결선이 편리함

2 광원 및 그로브 외경 선택
광원 및 기능 그로브 외경
전구 반사경 회전형

125mm


150mm
다기능 LED
( 점등 / 점멸 / 회전 / 회전-점멸 )
CAUTION LED

125mm

3 보호망
보호망

◎ 그로브 외부에 보호망을 설치하여 충격에 의한 그로브 파손을 방지
( 보호망은 선택 옵션 )

4 밀폐형 방수구조

◎ 각 부분을 방수, 방진 구조로 결합하여 밀폐성이 우수하여 선박 중공업용
    등에 사용하기 적합함

방수
5 케이블 인입구

◎ A타입에 기본 케이블 그랜드가 장착

케이블 인입구

선박 중장비용 경광/섬광등
Ø125 Ø150
AUM-A-125 AUM-B-125 AUM-A-150 AUM-B-150
AUM-A-R125

전구아이콘회전

AUM-B-R125

전구아이콘회전

AUM-A-R150

전구아이콘회전

AUM-B-R150

전구아이콘회전

AUM-A-L125

led아이콘회전회전회전고휘도

AUM-B-L125

led아이콘점등점멸회전고휘도

AUM-A-L150

led아이콘점등점멸회전고휘도

AUM-B-L150

led아이콘점등점멸회전고휘도

AUM-A-CL125

led아이콘섬광

AUM-B-CL125

led아이콘섬광



모델별 사양
AUM-A-125AUM-B-125AUM-A-150AUM-B-150
전구 아이콘회전  AUM-A-R125 / 전구 반사경 회전형 경광등
  • 외경 125mm 선박 중장비용 전구 반사경 회전 경광등
  • 회전수 : 임의조정 (출하 시 130~140회/분)
  • 색상 :  적색 (R) ●   황색 (Y) ●   녹색 (G) ●   청색 (B) ●
MODEL 정격 전압 소비 전류 전구 사양 중량 색상
AUM-A-R125 AC110V 0.11 (A) 12V 15W 1687 g 적색 (R)
황색 (Y)
녹색 (G)
청색 (B)
AC220V 0.06 (A)
DC12V 1.19 (A) 1125 g
DC24V 0.74 (A) 24V 15W
전구 아이콘점등점멸회전고휘도  AUM-A-L125 / 다기능 LED 경광등
  • 외경 125mm 선박 중장비용 다기능 LED 경광등
  • LED 밝기 표준형 및 고휘도 2가지 타입
  • 회전수 : 임의 조정
  • 색상 :  적색 (R) ●   황색 (Y) ●   녹색 (G) ●   청색 (B) ●
MODEL 정격 전압 소비 전류 LED EA 중량 색상
AUM-A-L125 AC110V 0.09 (A) 54EA 1337 g 적색 (R)
황색 (Y)
녹색 (G)
청색 (B)
AC220V 0.04 (A)
DC12V 0.26 (A) 1047 g
DC24V 0.32 (A) 1055 g
MODEL 정격 전압 소비 전류 LED EA 중량 색상
AUM-A-L125H
고휘도
AC110V 0.11 (A) 90EA 1360 g 적색 (R)
황색 (Y)
녹색 (G)
청색 (B)
AC220V 0.06 (A)
DC12V 0.43 (A) 1070 g
DC24V 0.51 (A) 1078 g
전구 아이콘섬광  AUM-A-CL125 / CAUTION LED 섬광등
  • 외경 125mm 선박 중장비용 CAUTION LED 섬광등
  • 색상 :  적색 (R) ●   황색 (Y) ●   녹색 (G) ●   청색 (B) ●
MODEL 정격 전압 중량 색상
AUM-A-CL125 AC110V 1735 g 적색 (R)
황색 (O)
녹색 (G)
청색 (B)
AC220V
DC12V 1712 g
DC24V 1695 g
제품 외형도
AUM-A-125 도면
제품 영상
전구 아이콘회전  AUM-B-R125 / 전구 반사경 회전형 경광등
  • 외경 125mm 선박 중장비용 전구 반사경 회전 경광등
  • 회전수 : 임의조정 (출하 시 130~140회/분)
  • 색상 :  적색 (R) ●   황색 (Y) ●   녹색 (G) ●   청색 (B) ●
MODEL 정격 전압 소비 전류 전구 사양 중량 색상
AUM-B-R125 AC110V 0.11 (A) 12V 15W 2220 g 적색 (R)
황색 (Y)
녹색 (G)
청색 (B)
AC220V 0.06 (A)
DC12V 1.19 (A) 1658 g
DC24V 0.74 (A) 24V 15W
전구 아이콘점등점멸회전고휘도  AUM-B-L125 / 다기능 LED 경광등
  • 외경 125mm 선박 중장비용 다기능 LED 경광등
  • LED 밝기 표준형 및 고휘도 2가지 타입
  • 회전수 : 임의 조정
  • 색상 :  적색 (R) ●   황색 (Y) ●   녹색 (G) ●   청색 (B) ●
MODEL 정격 전압 소비 전류 LED EA 중량 색상
AUM-B-L125 AC110V 0.09 (A) 54EA 1877 g 적색 (R)
황색 (Y)
녹색 (G)
청색 (B)
AC220V 0.04 (A)
DC12V 0.26 (A) 1683 g
DC24V 0.32 (A) 1691 g
MODEL 정격 전압 소비 전류 LED EA 중량 색상
AUM-B-L125H
고휘도
AC110V 0.11 (A) 90EA 1897 g 적색 (R)
황색 (Y)
녹색 (G)
청색 (B)
AC220V 0.06 (A)
DC12V 0.43 (A) 1703 g
DC24V 0.51 (A) 1711 g
전구 아이콘섬광  AUM-B-CL125 / CAUTION LED 경고등
  • 외경 125mm 선박 중장비용 CAUTION LED 경고등
  • 색상 :  적색 (R) ●   황색 (Y) ●   녹색 (G) ●   청색 (B) ●
MODEL 정격 전압 중량 색상
AUM-B-CL125 AC110V 1735 g 적색 (R)
황색 (O)
녹색 (G)
청색 (B)
AC220V
DC12V 1712 g
DC24V 1695 g
제품 외형도
AUM-B-125 도면
제품 영상
전구 아이콘회전고휘도  AUM-A-R150 / 전구 반사경 회전형 경광등
  • 외경 150mm 선박 중장비용 전구 반사경 회전 경광등
  • 싱글반사경 (일반) / 더블반사경 (고휘도) 2가지 타입
  • 회전수 : 임의조정 (출하 시 130~140회 / 분)
  • 색상 :  적색 (R) ●   황색 (Y) ●   녹색 (G) ●   청색 (B) ●
MODEL 정격 전압 소비 전류 전구 사양 중량 색상
AUM-A-R150
싱글반사경
AC110V 0.11 (A) 12V 15W 2974 g 적색 (R)
황색 (Y)
녹색 (G)
청색 (B)
AC220V 0.06 (A)
DC12V 1.19 (A) 2407 g
DC24V 0.74 (A) 24V 15W
MODEL 정격 전압 소비 전류 전구 사양 중량 색상
AUM-A-R150H
더블반사경(고휘도)
AC110V 0.31 (A) 12V 35W 3000 g 적색 (R)
황색 (Y)
녹색 (G)
청색 (B)
AC220V 0.04 (A)
DC12V 0.26(A) 2433 g
DC24V 1.62 (A) 24V 35W
전구 아이콘점등점멸회전고휘도  AUM-A-L150 / 다기능 LED 경광등
  • 외경 150mm 선박 중장비용 다기능 LED 경광등
  • LED 밝기 표준형 및 고휘도 2가지 타입
  • 회전수 : 임의 조정
  • 색상 :  적색 (R) ●   황색 (Y) ●   녹색 (G) ●   청색 (B) ●
MODEL 정격 전압 소비 전류 LED EA 중량 색상
AUM-A-L150 AC110V 0.09 (A) 54EA 2150 g 적색 (R)
황색 (Y)
녹색 (G)
청색 (B)
AC220V 0.04 (A)
DC12V 0.26 (A) 1858 g
DC24V 0.32 (A) 1866 g
MODEL 정격 전압 소비 전류 LED EA 중량 색상
AUM-A-L150H
고휘도
AC110V 0.11 (A) 90EA 2170 g 적색 (R)
황색 (Y)
녹색 (G)
청색 (B)
AC220V 0.06 (A)
DC12V 0.43 (A) 1878 g
DC24V 0.51 (A) 1886 g
제품 외형도
AUM-A-150 도면
제품 영상
전구 아이콘회전고휘도  AUM-B-R150 / 전구 반사경 회전형 경광등
  • 외경 150mm 선박 중장비용 전구 반사경 회전 경광등
  • 싱글반사경 (일반) / 더블반사경 (고휘도) 2가지 타입
  • 회전수 : 임의조정 (출하 시 130~140회 / 분)
  • 색상 :  적색 (R) ●   황색 (Y) ●   녹색 (G) ●   청색 (B) ●
MODEL 정격 전압 소비 전류 전구 사양 중량 색상
AUM-B-R150
싱글반사경
AC110V 0.11 (A) 12V 15W 3206 g 적색 (R)
황색 (Y)
녹색 (G)
청색 (B)
AC220V 0.06 (A)
DC12V 1.19 (A) 2640 g
DC24V 0.74 (A) 24V 15W
MODEL 정격 전압 소비 전류 전구 사양 중량 색상
AUM-B-R150H
더블반사경(고휘도)
AC110V 0.31 (A) 12V 35W 3232g 적색 (R)
황색 (Y)
녹색 (G)
청색 (B)
AC220V 0.04 (A)
DC12V 0.26(A) 2666g
DC24V 1.62 (A) 24V 35W
전구 아이콘점등점멸회전고휘도  AUM-B-L150 / 다기능 LED 경광등
  • 외경 150mm 선박 중장비용 다기능 LED 경광등
  • LED 밝기 표준형 및 고휘도 2가지 타입
  • 회전수 : 임의 조정
  • 색상 :  적색 (R) ●   황색 (Y) ●   녹색 (G) ●   청색 (B) ●
MODEL 정격 전압 소비 전류 LED EA 중량 색상
AUM-B-L150 AC110V 0.09 (A) 54EA 2902 g 적색 (R)
황색 (Y)
녹색 (G)
청색 (B)
AC220V 0.04 (A)
DC12V 0.26 (A) 2610 g
DC24V 0.32 (A) 2618 g
MODEL 정격 전압 소비 전류 LED EA 중량 색상
AUM-B-L150H
고휘도
AC110V 0.11 (A) 90EA 2922 g 적색 (R)
황색 (Y)
녹색 (G)
청색 (B)
AC220V 0.06 (A)
DC12V 0.43 (A) 2630 g
DC24V 0.51 (A) 2638 g
제품 외형도
AUM-B-150 도면
제품 영상
