플라스틱 푸시버튼 박스는 적색, 황색,백색 3가지 색상으로 제작됩니다. 플라스틱 푸시버튼 박스는 특히 비상 정지 스위치에 자주 사용되며 비상 스위치로 사용 시 밝고 선명한 색상으로 가시성이 높아 더욱 안전하게 사용이 가능합니다. 이 제품은 PC 재질을 사용하여 내구성이 좋으며 쉽게 설치 가능하도록 설계되어 있습니다. 또한 유분에 강하고 쉽게 세척이 가능하며 색상이 잘 변색되지 않아 안전하고 편리하게 사용하실 수 있습니다.



Nomenclature 형명식별법
  • 제품명 : Plastic Push Button Box
  • 구멍 크기 : 무타공 / Ø22 / Ø25 / Ø30
  • 구멍 개수 : 1구 / 2구 / 3구 / 4구 /
  • 제품 높이 : 55mm / 70mm
  • 커버 색상 : 적색 / 황색 / 백색



제품 특징
  • 플라스틱 푸시버튼 박스는 별다른 공정 없이 커버에 홀(Ø22 / Ø25 / Ø30)이 있어
    바로 스위치를 취부하여 가능함
  • 제품 인증 : ROHS
카달로그 보기
제품 사양
  • 색 상 : 적색, 황색, 백색 (커버) / 검정 (베이스)
  • 허용 오차 : ± 1mm
  • 사용 온도 : -20 ~ 110℃
  • 재 질 : PC




※ 미니 타입은 1구 ,2구 타입만 있습니다.

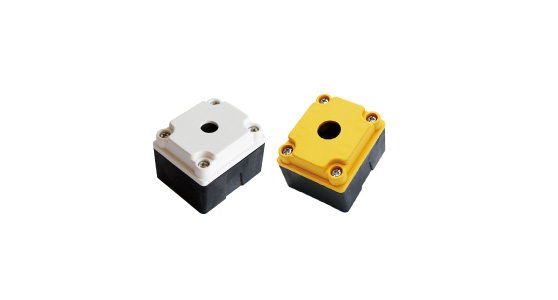

미니 1구

미니 1구

  • Size(mm) : 51 x 60 x 45
  • 커버 색상 : 백색, 황색
  • 구멍크기 : Ø12, Ø16
  • 중 량 : 139g

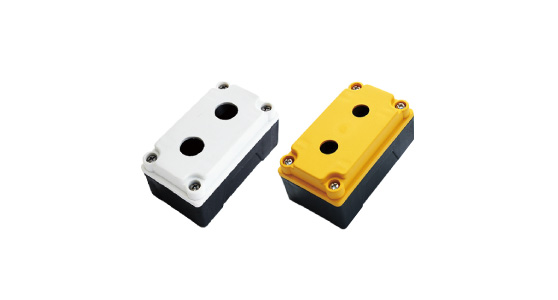

미니 2구

미니 2구

  • Size(mm) : 50 x 95 x 45
  • 커버 색상 : 백색, 황색
  • 구멍크기 : Ø12, Ø16
  • 중 량 : 157g

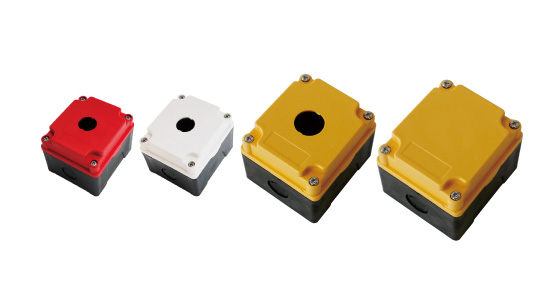

 1구

1구

  • Size(mm) : 80 x 90 x 55 / 80 x 90 x 70
  • 구멍크기 : No Hole / Ø22 / Ø25 / Ø30
  • 커버 색상 : 적색, 백색, 황색
  • 중 량 : 178g

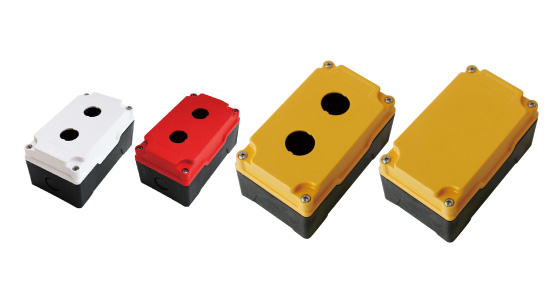

 2구

2구

  • Size(mm) : 80 x 135 x 55 / 80 x 135 x 70
  • 구멍크기 : No Hole / Ø22 / Ø25 / Ø30
  • 커버 색상 : 적색, 백색, 황색
  • 중 량 : 231g

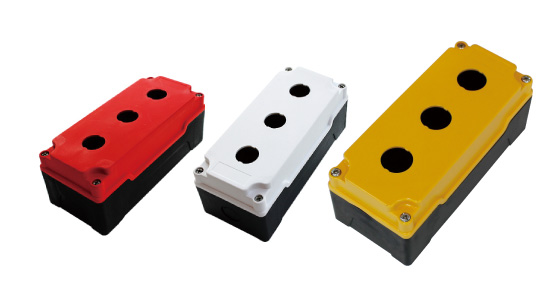

 3구

3구

  • Size(mm) : 80 x 180 x 55 / 80 x 180 x 70
  • 구멍크기 : Ø22 / Ø25 / Ø30
  • 커버 색상 : 적색, 백색, 황색
  • 중 량 : 253g

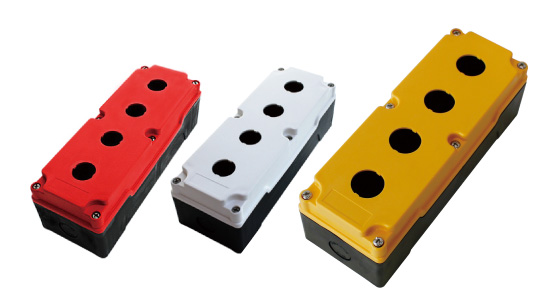

 4구

4구

  • Size(mm) : 80 x 220 x 55 / 80 x 220 x 70
  • 구멍크기 : Ø22 / Ø25 / Ø30
  • 커버 색상 : 적색, 백색, 황색
  • 중 량 : 303g
Ø Model Size(mm) 중량(g) 영상
MINI 1구 Ø12 SG-PB-1201 51 X 60 X 45 139g 영상보기
Ø16 SG-PB-1601
MINI 2구 Ø12 SG-PB-1202 50 X 95 X 45 157g 영상보기
Ø16 SG-PB-1602
1구 무타공 SG-PB-0001 80 X 90 X 55
80 X 90 X 70
178g 영상보기
Ø22 SG-PB-2201
Ø25 SG-PB-2501
Ø30 SG-PB-3001
2구 무타공 SG-PB-0002 80 X 135 X 55
80 X 135 X 70
231g 영상보기
Ø22 SG-PB-2202
Ø25 SG-PB-2502
Ø30 SG-PB-3002
3구 Ø22 SG-PB-2203 80 X 180 X 55
80 X 180 X 70
253g 영상보기
Ø25 SG-PB-2503
Ø30 SG-PB-3003
4구 Ø22 SG-PB-2204 80 X 220 X 55
80 X 220 X 70
303g 영상보기
Ø25 SG-PB-2504
Ø30 SG-PB-3004
