전원분배기 키트

카달로그 보기

  • 원하는 부품만 별도로 구매 가능
  • 용량 100A / 200A 가 있음
  • 연결 PIN수가 많아 활용도가 높음 (10P / 12P / 15P)
  • 부스바 L1 / L2 / L3 / L4가 있음
  • 보호용 커버로 감전 등의 사고를 사전에 방지할 수 있음
  • 부스바 방향 (좌, 우) 위치 변경 가능함

전원분배기 키트는 차단기 메인(Main)에 직접 연결이 가능하며 각 단별 높이를 다르게 하여 케이블 결선이 용이해 설치 작업의 효율성을 높여 주는 제품입니다.

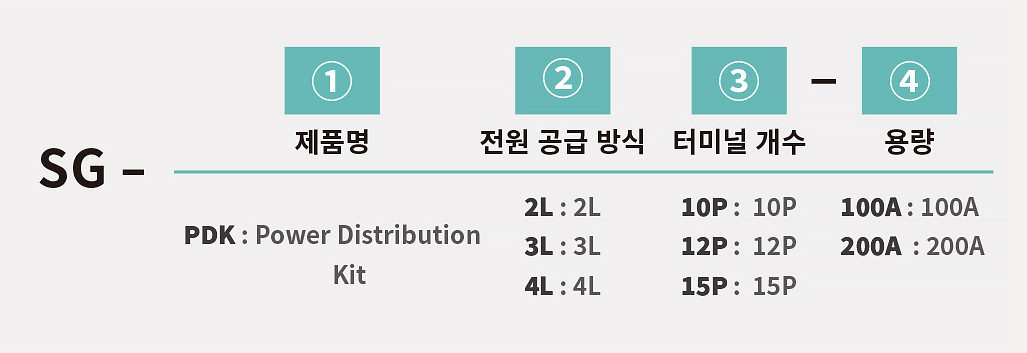

Nomenclature 형명식별법
  • 제품명 : Power Distribution Kit
  • 터미널 개수 : 10P / 12P / 15P
  • 용 량 : 100A / 200A
제품 사양
부스바 ( 100A / 200A )
  • 부스바 각 단별 높이가 다름
용량 100A
제품명 부스바 L1 부스바 L2 부스바 L3 부스바 L4
사이즈( W X L X H) 15 X 189 X 3mm 15 X 189 X 11mm 15 X 189 X 18mm 15 X 189 X 25mm
두께 3t
부스바 취부홀 Ø6
차단기 취부홀 Ø9
볼트 Size M5 X 9.2
피치 12mm
정격 입력 전압 600V
재질 99.9% 동 부스바 + 석도금
용량 200A
제품명 부스바 L1 부스바 L2 부스바 L3 부스바 L4
사이즈( W X L X H) 20 X 212 X 4mm 20 X 212 X 14mm 20 X 212 X 21mm 20 X 212 X 28mm
두께 4t
부스바 취부홀 Ø6
차단기 취부홀 Ø9
볼트 사이즈 M6 X 12
피치 14mm
정격 입력 전압 600V
재질 99.9% 동 부스바 + 석도금
부스바 지지대 ( 100A / 200A )
  • 차단기에서 내려오는 부스바 높이, 간격이 일정하도록 보조해주는 제품으로 차단기의 용량에 맞게 간격이 만들어짐
용량 100A
제품명 부스바 지지대 1P 부스바 지지대 3P 부스바 지지대 4P
사이즈( W X L X H) 21.5 X 34 X 23.5mm
(W: 2P-43mm)
89 X 20 X 24.5mm 119 X 23.5 X 28mm
재질 PVC
용량 200A
제품명 부스바 지지대 3P 부스바 지지대 4P
사이즈( W X L X H) 103 X 20 X 25 mm 139 X 23.5 X 28 mm
재질 PVC
P커버 지지대
  • 나비너트와 P커버 지지대로 구성
제품명 P커버 지지대
사이즈 13.5 X 60 X 11mm
재질 PVC
아크릴 커버 ( 100A / 200A )
  • 보호용 커버로 사이즈별로 구성되어 있음
용량 100A
제품명 아크릴 커버 2L 아크릴 커버 3L 아크릴 커버 4L
사이즈(W X L) 110 X 235mm 140 X 235mm 170 X 235mm
취부 사이즈(W X L) & 홀 90 X 215mm / Ø7 120 X 215mm / Ø7 150 X 215mm
두께 4t
재질 아크릴
용량 200A
제품명 아크릴 커버 3L (2L공용) 아크릴 커버 4L
사이즈(W X L) 155 X 230 mm 190 X 260 mm
취부 사이즈(W X L) & 홀 135 X 240mm / Ø7 170 X 240mm / Ø7
두께 4t
재질 아크릴
